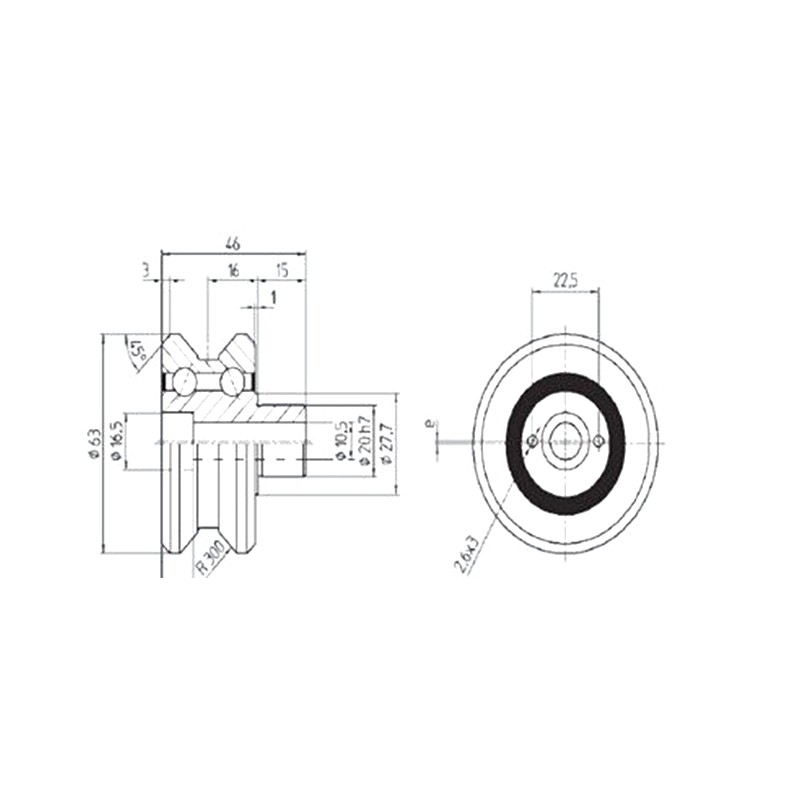

Fr -serie

Typ	Hjultyp	Dimensioner (mm)																		Load (KN)
Typ	Hjultyp	En	B	C	D	e	F	G	H	L	D1	D2	D3	D4	D5	d	d1	Kardp	R	Cw	Ko
V	Fr10	22.62	10.5	10	1	1	2	7	15.4	30	6.4	15	20.8	11	42	9	2.6	3	200	4.9	5.3
-	Fr10z	22.62	10.5	10	1	0	2	7	15.4	30	6.4	15	20.8	11	42	9	2.6	3	200	4.9	5.3
Järnväg	Fr15	29.65	12	12	1	1	2	9	18.5	35	8.4	15	23.8	14	53	14	2.6	3	250	7.2	6.8
-	Fr15z	29.65	12	12	1	0	2	9	18.5	35	8.4	15	23.8	14	53	14	2.6	3	250	7.2	6.8
-	Fr20	36.2	16	15	1	1	3	11	22.5	46	10.5	20	22.7	18	63	20	2.6	3	300	10.2	9.5
-	Fr20z	36.2	16	15	1	0	3	11	22.5	46	10.5	20	22.7	18	63	20	2.6	3	300	10.2	9.5
Guide	Fr22	39.4	16	15	1	2	3	11	27.5	46	10.5	20	33	18	70	20	2.6	3	300	24.6	16.2
-	Fr22z	39.4	16	15	1	0	3	11	27.5	46	10.5	20	33	18	70	20	2.6	3	300	24.6	16.2
Hjul	Fr25	43.42	20.5	20	1	1	3.5	13	27.5	60	13	25	35.6	20	77	24	4.1	4.5	360	16.3	15
-	Fr25z	43.42	20.5	20	1	0	3.5	13	27.5	60	13	25	35.6	20	77	24	4.1	4.5	360	16.3	15
-	Fr35	61.25	30	25	1	1	7.5	18	42	84	17	40	56.9	30		35	4.1	4.5	500	28.4	32
-	Fr35z	61.25	30	25	1	0	7.5	18	42	84	17	40	56.9	30		35	4.1	4.5	500	28.4	32
-	Lr10	-	10.5	10	1	1	2	7	15.4	30	6.4	15	20.8	11	47	-	2.6	3	500	4.9	5.3
-	Lr10z	-	10.5	10	1	0	2	7	15.4	30	6.4	15	20.8	11	47	-	2.6	3	500	4.9	5.3
Hjul	LR15	-	12	12	1	1	2	9	18.5	35	8.4	15	23.8	14	47	-	2.6	3	500	7.2	6.8
-	Lr15z	-	12	12	1	0	2	9	18.5	35	8.4	15	23.8	14	47	-	2.6	3	500	7.2	6.8
-	Lr20	-	16	15	1	1	3	11	22.5	46	10.5	20	22.7	18	72	-	2.6	3	500	10.2	9.5
-	Lr20z	-	16	15	1	0	3	11	22.5	46	10.5	20	22.7	18	72	-	2.6	3	500	10.2	9.5
-	Lr25	-	20.5	20	1	1	3.5	13	27.5	60	13	25	35.6	20	85	-	4.1	4.5	500	16.3	15
-	Lr25z	-	20.5	20	1	0	3.5	13	27.5	60	13	25	35.6	20	85	-	4.1	4.5	500	16.3	15
-	Lr35	-	30	25	1	1	7.5	18	42	84	17	40	56.9	30		-	4.1	4.5	500	28.4	32
-	Lr35z	-	30	25	1	0	7.5	18	42	84	17	40	56.9	30		-	4.1	4.5	500	28.4	32

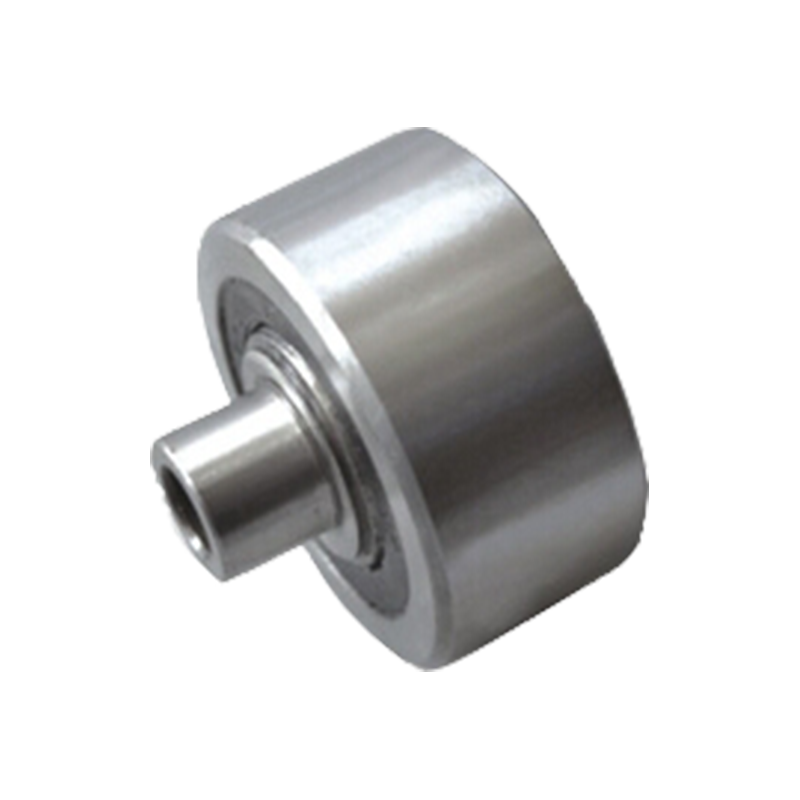

Fr -serie

FR-serie Orbital rullager är högpresterande mekaniska komponenter som används allmänt i olika industriella utrustning, särskilt transportsystem och automatiseringsutrustning. Denna typ av lager är ...

Produktparametrar

×

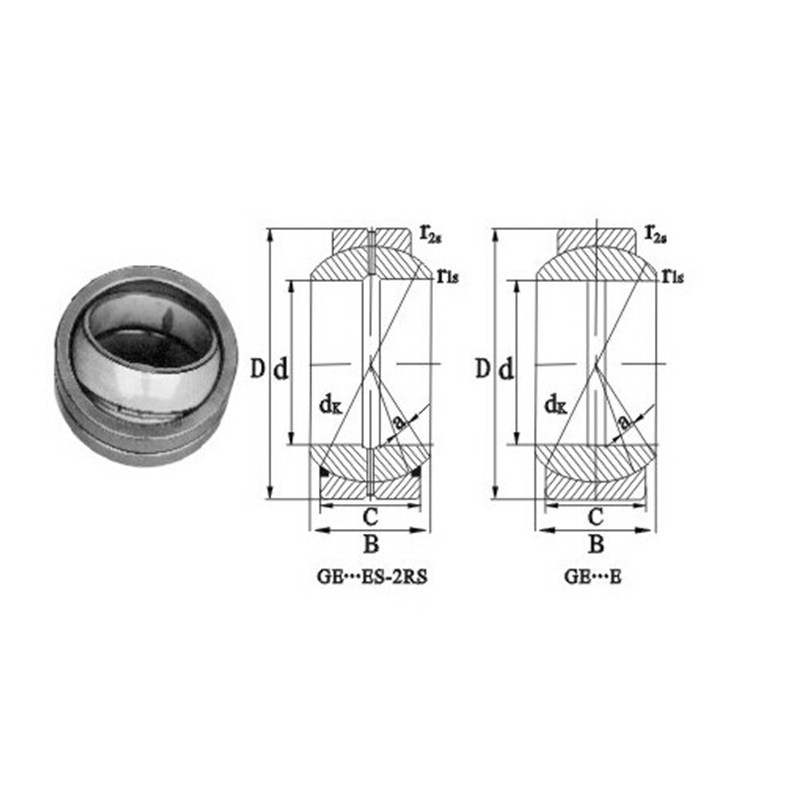

GE ... (E) ES-2RS

Skicka förfrågan

Beteckning		Dimensioner (mm)							α · ≈	Lastbetyg (KN)		Vikt (kg)
Typ1	Typ2	d	D	B	C	dk	r1s min	r2S min	α · ≈	C	Co	Vikt (kg)
Ge6e	-	6	14	6	4	10	0.3	0.3	13	3.4	17	0.004
Ge8e	-	8	16	8	5	13	0.3	0.3	15	5.5	27.5	0.007
Ge10e	-	10	19	9	6	16	0.3	0.3	12	8.15	40.5	0.011
GE12E	-	12	22	10	7	18	0.3	0.3	11	10.8	54	0.016
GB15ES	-	15	26	12	9	22	0.3	0.3	8	17	85	0.025
GE17ES	-	17	30	14	10	25	0.3	0.3	10	21.2	106	0.041
Ge20es	GE20ES-2RS	20	35	16	12	29	0.6	0.3	9	30	146	0.061
GE25ES	GE25ES-2RS	25	42	20	16	35.5	0.6	0.6	7	48	240	0.11
GE30ES	GE30ES-2RS	30	47	22	18	40.7	0.6	0.6	6	62	310	0.14
GE35ES	GE35ES-2RS	35	55	25	20	47	0.6	1	6	80	400	0.22
GE40ES	GE40ES-2RS	40	62	28	22	53	0.6	1	7	100	500	0.3
GE45ES	GE45ES-2RS	45	68	32	25	60	0.6	1	7	127	640	0.4
GE50ES	GE50ES-2RS	50	75	35	28	66	0.6	1	6	156	780	0.54
GE60ES	GE60ES-2RS	60	90	44	36	80	1	1	6	245	1220	1
GE70ES	GE70ES-2RS	70	105	49	40	92	1	1	6	315	1560	1.5
Gb80bs	GE80ES-2RS	80	120	55	45	105	1	1	6	400	2000	2.2
GE90ES	GE90ES-2RS	90	130	60	50	115	1	1	5	490	2450	2.7
GE100ES	GE100ES-2RS	100	150	70	55	130	1	1	7	610	3050	4.3
GE110ES	GE110ES-2RS	110	160	70	55	140	1	1	6	655	3250	4.7
GE120ES	GE120ES-2RS	120	180	85	70	160	1	1	6	950	4750	8
GE140ES	GE140ES-2RS	140	210	90	70	180	1	1	7	1080	5400	11

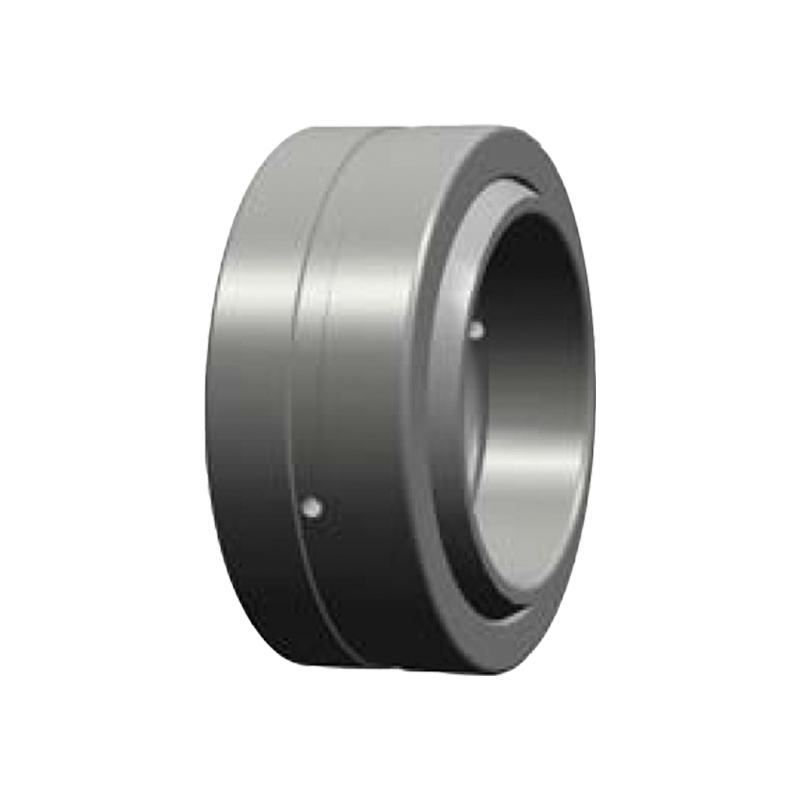

GE ... (E) ES-2RS

Ge ... (e) ES-2RS sfäriska vanliga lager är högpresterande rullande lager utformade för att motstå högre belastningar och ge utmärkt rörelseflexibilitet. Dess strukturella egenskaper inkluderar att...

Produktparametrar

×

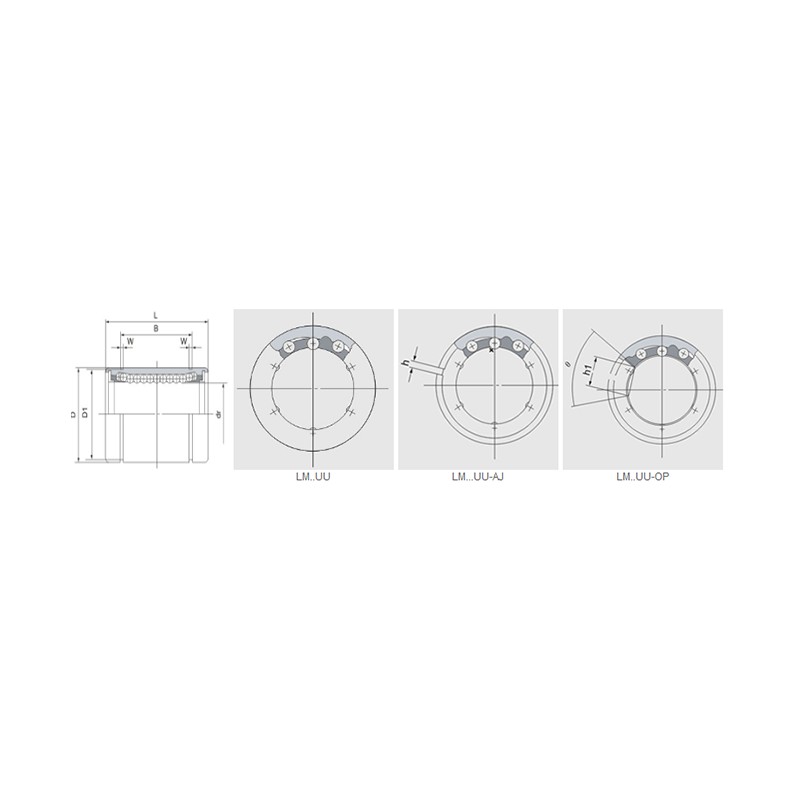

LMB ... UU..OP -serie

Skicka förfrågan

Hartshållare									Nominell axeldiameter		dr						Stora dimensioner och tolerans														Excentricitet		Radial clearance (max)	Grundbelastning (KN)
LMB ... UU	Kula	Vikt (kg)	LMB ... UU-AJ	Kula	Vikt	LMB ... UU-op	Kula	Vikt (kg)	Tum	mm	Tum	mm	Precision (tum)	Precision (μm)	Hög (tum)	Hög (μm)	D (tum/mm)	D Tolerans （tum）	D Tolerans （(μm）	L (tum/mm)	L tolerans (tum)	L Tolerans (μM)	B (tum/mm)	B tolerans (tum)	B -tolerans (μM)	W (tum/mm)	D1 (tum/mm)	h (tum/mm)	H1 (tum/mm)	θ	Precision	Hög	Radial clearance (max)	Dynamisk	Statisk
Lmb4	4	8	Lmb4-aj	4	7.5	-	-	-	1/4	6.35	0.25	6.35	0/-00025	0/-6	0/-00040	0/-9	.5000/12.700	0/-00045	0/-11	.7500/19.050	0/-. 008	0/-200	.5110/12.98	0/-. 008	0/-200	.0390/0,992	.4687/11.906	.04/1	-	-	.0003/8	.0005/12	-0001/-3	206	265
Lmb6uu	4	14	Lmb6uu-aj	4	13.5	-	-	-	3/8	9.525	0.375	9.525	0/-00025	0/-6	0/-00040	0/-9	.6250/15.875	0/-00050	0/-13	.8750/22.225	0/-. 008	0/-200	.6358/16.15	0/-. 008	0/-200	.0390/0,992	.5880/14.935	.04/1	-	-	.0003/8	.0005/12	-0001/-3	225	314
Lmb8uu	4	37	Lmb8uu-aj	4	36.5	Lmb8uu-op	3	28	1/2	12.7	0.5	12.7	0/-00025	0/-6	0/-00040	0/-9	.8750/22.225	0/-00050	0/-13	1.2500/31.750	0/-. 008	0/-200	.9625/24.46	0/-. 008	0/-200	.0459/1.168	.8209/20.853	.06/1.5	.34/7.9375	80 °	.0003/8	.0005/12	-0001/-3	510	784
LMB10UU	4	76	LMB10UU-AJ	4	74	Lmb10uu-op	3	57	5/8	15.875	0.625	15.875	0/-00025	0/-6	0/-00040	0/-9	1.1250/28.575	0/-00050	0/-13	1.5000/38.100	0/-. 008	0/-200	1.1039/28.04	0/-. 008	0/-200	.0559/1.422	1.0590/26.899	.06/1.5	.375/9.525	80 °	.0003/8	.0005/12	-0001/AH15-4	774	1180
LMB12UU	5	95	LMB12UU-AJ	5	93	Lmb12uu-op	4	76	3/4	19.05	0.75	19.05	0/-00030	0/-7	0/-00040	0/-10	31.750/1.2500	0/-00065	0/-16	1.6250/41.275	0/-. 008	0/-200	1.1657/29.61	0/-. 008	0/-200	.0559/1.422	1.1760/29.870	.06/1.5	.4375/11.1125	60 °	.0004/10	.0006/15	-0002/AH15-4	862	1370
Lmb16uu	6	200	LMB16UU-AJ	6	198	Lmb16uu-op	5	170	1	25.4	1	25.4	0/-00030	0/-7	0/-00040	0/-10	39.688/1.5625	0/-00065	0/-16	2.2500/57.150	0/-. 012	0/-300	1.7547/44.57	0/-. 012	0/-300	.0679/1.727	1.4687/37.306	.06/1.5	.5625/14.2875	50 °	.0004/10	.0006/15	-0002/AH15-4	980	1570
Lmb20uu	6	440	LMB20UU-AJ	6	430	Lmb20uu-op	5	370	1-1/4	31.75	1.25	31.75	0/-00035	0/-8	0/-00050	0/-12	50.800/2.0000	0/-00075	0/-19	2.6250/66.675	0/-. 012	0/-300	2.0047/50.92	0/-. 012	0/-300	.0679/1.727	1.8859/47.904	.10/2.5	.625/15.875	50 °	.0005/12	.0008/20	-0003-8	1570	2740
Lmb24uu	6	670	LMB24UU-AJ	6	660	Lmb24uu-op	5	570	1-1/2	38.1	1.5	38.1	0/-00035	0/-8	0/-00050	0/-12	60.325/2.3750	0/-00075	0/-19	3.0000/76.200	0/-. 012	0/-300	2.4118/61.26	0/-. 012	0/-300	.0859/2.184	2.2389/56.870	.12/3	.75/19.05	50 °	.0005/12	.0008/20	-0003-8	2180	4020
Lmb32uu	6	1	LMB32UU-AJ	6	1120	Lmb32uu-op	5	980	2	50.8	2	50.8	0/-00035	0/-8	0/-00050	0/-12	76.200/3.0000	0/-00090	0/-22	4.0000/101.600	0/-. 012	0/-300	3.1917/81.07	0/-. 012	0/-300	.1029/2.616	2.8379/72.085	.12/3	1.0/25.40	50 °	.0007/17	.0010/25	-.0005-13	3820	7940

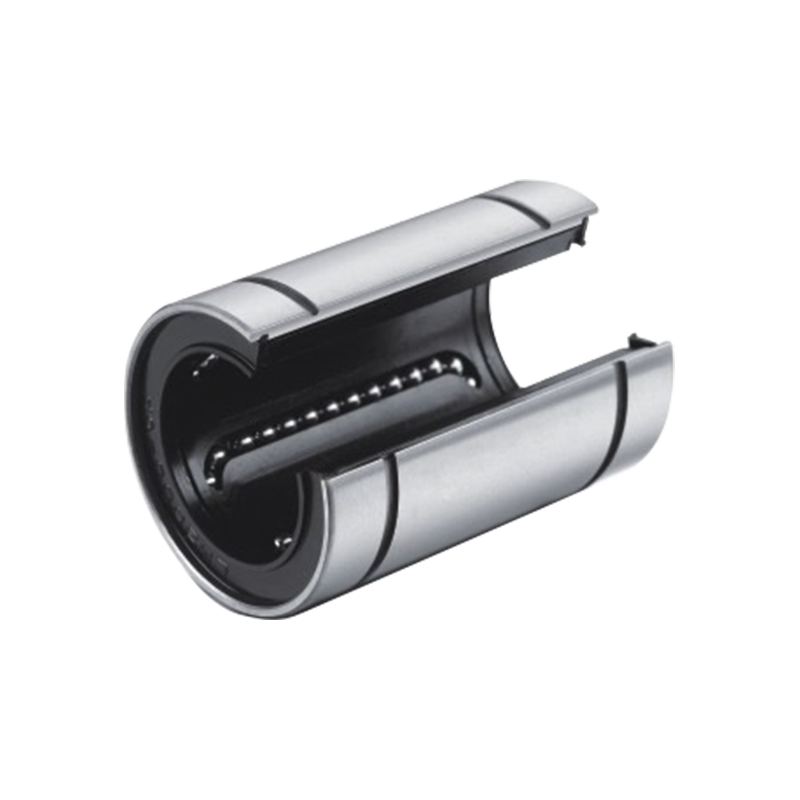

LMB ... UU..OP -serie

LMB ... UU..OP-serie öppna linjära kullager är högpresterande mekaniska komponenter utformade för att ge smidig och effektiv linjär rörelse. Detta lager har en öppen struktur för enkel installation...

Produktparametrar

×

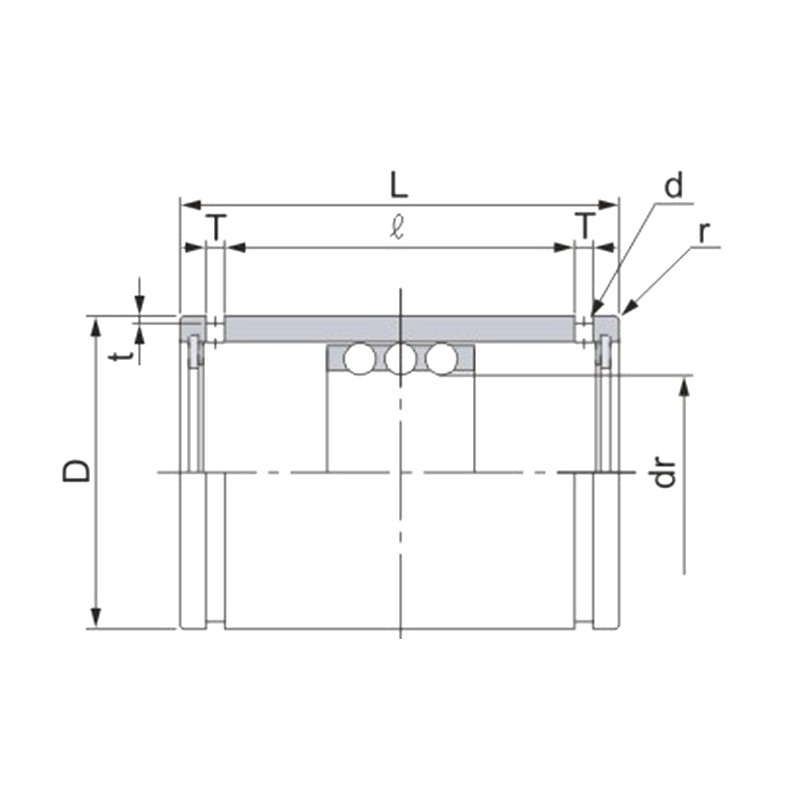

St ... B -serien

Skicka förfrågan

Modell	Maximal stroke (mm)	Antal rader	dr		Stora dimensioner och tolerans									Grundbelastning (KN)		Vikt (kg)
Modell	Maximal stroke (mm)	Antal rader	mm	Tolerans	D mm	Tolerans (μm)	L mm	Tolerans (μm)	l mm	T mm	t (mm)	d (mm)	r	Dynamisk	Statisk	Vikt (kg)
St 8b	8	6	8	1.69	15	0/-11	24	0/ -0.2	17.1	1.5	0.5	1.2	0.5	549	490	16.8
St 10b	8	6	10	1.69	19	0/-13	30	0/ -0.2	22.7	1.5	0.5	1.2	0.5	130	931	31.2
St 12b	8	6	12	1.69	23	0/-13	32	0/ -0.2	24.5	1.5	0.5	1.2	0.5	1720	1630	46
ST 16B	16	6	16	1.69	28	0/-13	37	0/ -0.2	29.1	1.5	0.7	1.3	0.5	1910	1980	75
ST 20B	20	6	20	1.65	32	0/-16	45	0/ -0.2	35.8	2	0.7	1.5	0.5	260	2320	106
ST 25B	20	6	25	1.65	37	0/-16	45	0/ -0.3	35.8	2	0.7	1.6	1	2170	2670	125
ST 30B	44	6	30	1.65	45	0/-16	65	0/ -0.3	53.5	2.5	1	2	1	4800	6270	220
St 35b	54	6	35	1.64	52	0/-19	70	0/ -0.3	58.5	2.5	1	2	1.5	550	760	346
ST 40B	66	6	40	1.64	60	0/-19	80	0/ -0.3	68.3	2.5	1	2	1.5	6710	9560	540
St 50b	88	6	50	1.64	72	0/-19	100	0/ -0.3	86.4	3	1	2.5	1.5	8970	13800	862
St 60b	88	6	60	1.63	85	0/-22	100	0/ -0.3	86.4	3	1	2.5	2	9700	16500	1290
ST 80B	76	6	80	1.63	110	0/-22	100	0/ -0.4	86	3	1.5	2.5	2	12700	24300	2110
ST100B	76	6	100	1.61	130	0/-25	100	0/ -0.4	86	3	1.5	2.5	2	13700	29400	2520

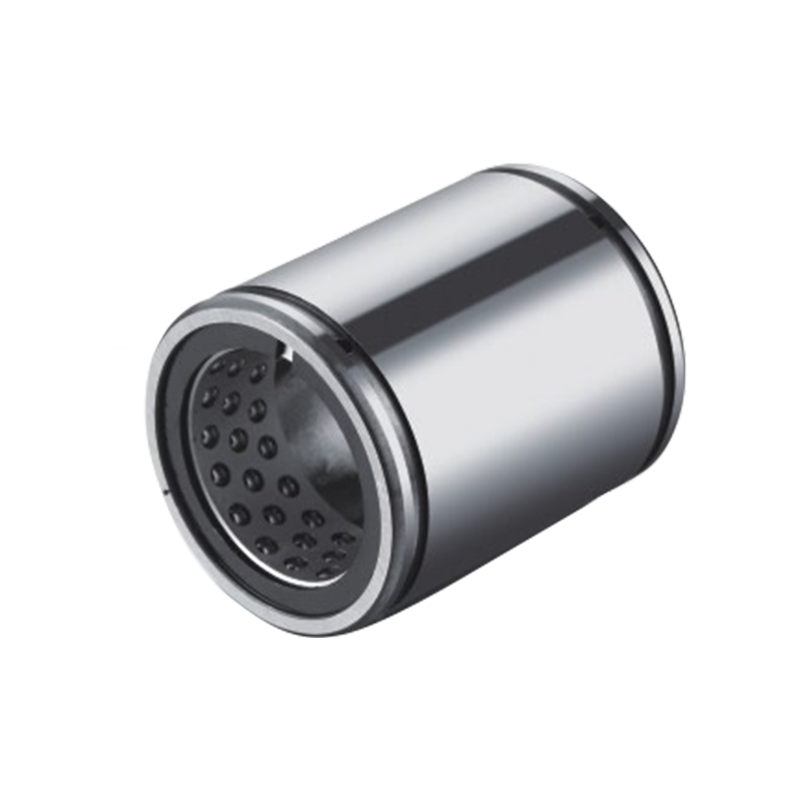

St ... B -serien

St ... B-serien Vanliga linjära kullager är högprecision, lågfriktionsrörelsekomponenter som används allmänt i automatiseringsutrustning, bearbetning och transportsystem. Denna typ av lager använde...

Produktparametrar
