Dubbel rad Angular Kontaktkullager: Design, applikationer och urvalsguide

Förståelse Dubbel rad vinkelkontaktkullager och deras unika fördelar

Kontaktkollager med dubbel rad representerar en specialiserad kategori av lager som är utformade för att hantera kombinerade laster samtidigt som hög precision och styvhet erbjuder hög precision. Till skillnad från sina motsvarigheter med en enda rad har dessa lager två rader med bollar med kontaktvinklar som vanligtvis sträcker sig mellan 25 ° till 40 °, vilket gör att de kan upprätthålla betydande axiella belastningar i båda riktningarna tillsammans med betydande radiella belastningar.

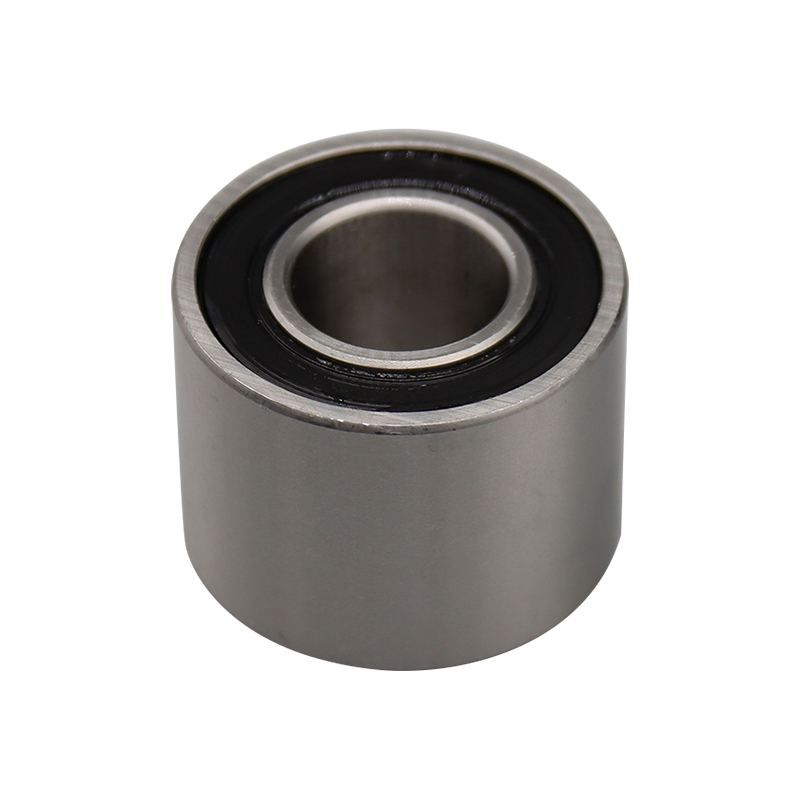

3000A-2RS-serie dubbel rad vinkelkontaktkullager

Viktiga strukturella funktioner

Arkitekturen av dubbel rad vinkelkontaktkullager Inkorporerar flera distinkta element som bidrar till deras överlägsna prestanda:

• Två rader med precisionsbollar arrangerade i en back-to-back eller ansikte-till-ansikte-konfiguration
• Vanligtvis tillverkas med en inre och yttre ringkonstruktion i ett stycke för förbättrad stabilitet
• Optimerade kontaktvinklar som varierar mellan 25 ° till 40 ° beroende på applikationskraven
• Robusta burkonstruktioner (vanligtvis mässing, stål eller polymer) för att upprätthålla korrekt bollavstånd
• Förladdade konfigurationer tillgängliga för applikationer som kräver minimal avböjning

Prestationsegenskaper

Vid jämförelse dubbel rad vinkelkontaktkullager För andra lagertyper blir flera prestandameddelar tydliga:

Hur man väljer dubbel rad vinkelkontaktkullager För specifika applikationer

Välja lämpligt dubbel rad vinkelkontaktkullager Kräver noggrant övervägande av flera operativa parametrar och miljöfaktorer. Urvalsprocessen bör stå för både omedelbara prestandakrav och långsiktiga tillförlitlighet.

Lastanalys och urval av lager

Korrekt lagerval börjar med en grundlig analys av de applicerade belastningarna:

• Bestäm storleken och riktningen för radiella belastningar
• Beräkna axiella lastkomponenter i båda riktningarna
• Överväga dynamiska belastningsvariationer och chockbelastningar
• Utvärdera kombinerade lastscenarier
• Redogöra för varje ögonblick laster som kan vara närvarande

Hastighetsöverväganden

Det operativa hastighetsområdet påverkar betydligt urval:

• Hänvisa till tillverkarens begränsande hastighetsbetyg
• Tänk på smörjningskrav i olika hastigheter
• Utvärdera värmeproduktion och spridningsegenskaper
• Redogöra för centrifugalkrafter med höga rotationshastigheter

Dubbel rad Angular Kontaktkollbärsinstallation bästa praxis

Korrekt installationstekniker är avgörande för att maximera prestandan och livslängden för dubbel rad vinkelkontaktkullager . Felaktig installation kan leda till för tidigt fel, ökat brus och minskad noggrannhet.

Förberedelse av förinstallation

Innan installationsprocessen börjar bör flera förberedande steg slutföras:

• Verifiera lager- och bostadsdimensioner och toleranser
• Rengör alla komponenter noggrant
• Förbered lämpliga verktyg och utrustning
• Säkerställa lämpliga arbetsmiljöförhållanden
• Har rätt smörjning tillgänglig

Monteringsförfaranden

Den faktiska monteringsprocessen kräver noggrann uppmärksamhet på detaljer:

• Använd ordentliga pressverktyg som distribuerar kraft jämnt
• Applicera kraft endast på ringen som monteras (aldrig genom bollar)
• Upprätthålla exakt justering under installationen
• Övervaka störningar passar noggrant
• Verifiera rotationens jämnhet efter installationen

Dubbel rad Angular Kontaktkullager Smörjning metoder och överväganden

Effektiv smörjning är avgörande för optimal prestanda och livslängd av dubbel rad vinkelkontaktkullager . Smörjsystemet måste minska friktionen, sprida värme, skydda mot korrosion och potentiellt täta mot föroreningar.

Smörjmedelvalskriterier

Att välja rätt smörjmedel innebär att utvärdera flera faktorer:

• Driftstemperaturområde
• Hastighetsförhållanden (DN -värde)
• Belastningsegenskaper
• Miljöförhållanden
• Krav

Jämförelse av smörjmetoder

Felsökning vanligt Dubbelrad vinkelkontaktkullagerproblem

Även med korrekt val och installation, dubbel rad vinkelkontaktkullager kan uppleva olika operativa frågor. Att erkänna symtom och identifiera grundorsaker är avgörande för effektiv problemupplösning.

Vanliga misslyckanden och symtom

Typiska lagerproblem manifesteras genom olika observerbara symtom:

• Onormalt brus (slipning, klickning eller rumlande ljud)
• Ökade vibrationsnivåer
• Förhöjda driftstemperaturer
• Minskad rotationsnoggrannhet
• Synligt slitage eller skada vid inspektion

Diagnostisk tillvägagångssätt

En systematisk strategi för felsökning ger de bästa resultaten:

• Dokumentets driftsförhållanden när symtom visas
• Analysera smörjningstillstånd och kvantitet
• Kontrollera om det är korrekt montering och inriktning
• Utvärdera belastningsförhållanden mot bärande specifikationer
• Tänk på miljöfaktorer (förorening, fukt, etc.)

Avancerade tillämpningar av dubbel rad vinkelkontaktkullager i moderna maskiner

De unika kapaciteterna för dubbel rad vinkelkontaktkullager Gör dem nödvändiga i olika krävande applikationer där precision, styvhet och lastkapacitet är kritiska.

Högprecisionsmaskinverktygsspindlar

I maskinverktygsapplikationer tillhandahåller dessa lager:

• Exceptionell rotationsnoggrannhet för precisionsbearbetning
• Styvhet för att motstå skärkrafter
• Termisk stabilitet för konsekvent prestanda
• Långt livslängd under krävande förhållanden

Robotik- och automatiseringssystem

Moderna robotsystem drar nytta av dessa lager genom:

• Kompakt designbesparande utrymme i ledade leder
• Samtidig hantering av radiella och axiella belastningar
• Smidig rörelsegenskaper
• Hög styvhet för positionsnoggrannhet
