Nålrulle: Design och applikationer

Nålrullager är en specialiserad typ av rullager som är känt för sin höga lastbärande kapacitet i en kompakt design. De använder långa, tunna cylindriska rullar (nålar) med ett högt längd-till-diameterförhållande, vilket gör dem idealiska för applikationer med begränsat radiellt utrymme. Den här artikeln undersöker användningen av nålslager och viktiga aspekter av nållagerkonstruktion, inklusive prestandamejämförelser med andra lagertyper.

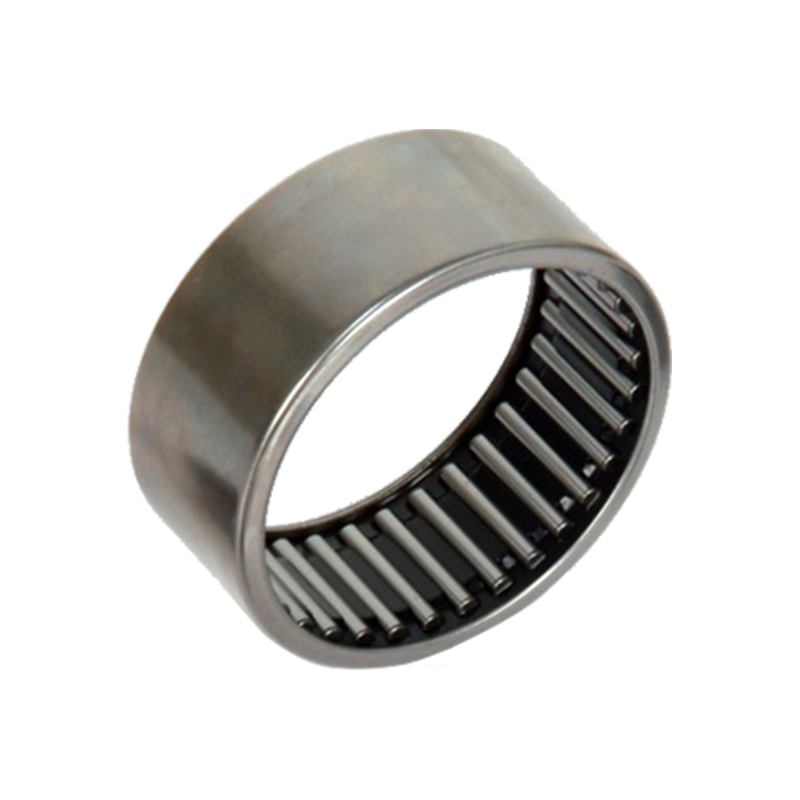

BK Series nålrulle

Nålbärande användning

Nålrullager används allmänt i branscher där rymdbegränsningar och krav på hög belastning är kritiska. Vissa vanliga applikationer inkluderar:

Bilöverföringar: Används i växellådor, kopplingsenheter och differentiella system på grund av deras förmåga att hantera höga radiella belastningar i trånga utrymmen.

Aerospace & Defense: Anställd i flygmotorer, landningsutrustning och rotorsystem för deras hållbarhet och lätta egenskaper.

Industriella maskiner: Finns i tryckpressar, textilmaskiner och robotik där precision och kompakthet är viktiga.

Medicinsk utrustning: Används i avbildningsanordningar och kirurgiska verktyg på grund av deras smidiga drift och tillförlitlighet.

Prestandajämförelse: nållager kontra kullager

Nållager överträffar kullager i lastkapacitet och rymdeffektivitet men är mindre lämpliga för höghastighetsapplikationer.

Nållager

Utformningen av nålrullager fokuserar på att maximera lastkapaciteten samtidigt som utrymmet minimeras. Viktiga designöverväganden inkluderar:

1. Rullgeometri
Nålrullar har en längd 3-10 gånger sin diameter, vilket möjliggör högre belastningsfördelning.
Precisionslipning säkerställer enhetlig kontakt med banor, vilket minskar spänningskoncentrationerna.

2. Bur- och raceway -konfigurationer
Ritade koppnålslager: har en tunn yttre ring, perfekt för lätta applikationer.
Maskinbearbetade ringnållager: Ha solida inre/yttre ringar för tung användning.

Bur kontra fullständigt komplement:
Burkonstruktioner minskar friktionen och möjliggör högre hastigheter.
Hela komplementkonstruktioner (ingen bur) maximerar lastkapaciteten men begränsar hastigheten.

3. Materialval
Standard: Chrome Steel (SAE 52100) för allmänna applikationer.
Högpresterande: Keramiskt eller rostfritt stål för frätande eller extremtemperaturmiljöer.

4. Smörjning och tätning
Smörjning eller oljesmörjning är avgörande för att minska slitage.
Integrerade tätningar eller sköldar förhindrar förorening i hårda miljöer.
