LME..UU..AJ-seriens justerbara linjära kullager är innovativa komponenter designade speciellt för rörelseapplikationer med hög precision. Den använder högkvalitativt stål och avancerad ytbehandlingsteknik för att säkerställa slitstyrka och livslängd. Denna serie av produkter har en justerbar strukturell design, och användare kan justera lagerspelet efter specifika behov och därigenom uppnå bättre driftsnoggrannhet och stabilitet. LME..UU..AJ-seriens lager används i stor utsträckning inom automationsutrustning, mekanisk bearbetning, 3D-utskrift och andra områden, och kan effektivt minska friktionen och förbättra rörelseeffektiviteten. Dessutom är installationsmetoden för denna serie enkel och anpassningsförmågan är stark, vilket gör det bekvämt för användare att snabbt byta ut olika enheter. Oavsett om det är i en högbelastnings- eller höghastighetsdriftsmiljö, LME..UU..AJ-serien kan bibehålla utmärkt prestanda och bli en viktig del av modern industriell automation.
LME..UU..AJ justerbara linjära lager är designade för att ge kontrollerat internt spel, vilket är avgörande för applikationer som kräver hög precision och styvhet. Denna serie tar upp utmaningen att hantera potentiella dimensionsvariationer i axlar och hus, vilket kan leda till minskad systemprestanda. Genom att integrera en slitsad yttre ring med en justerskruv möjliggör dessa linjära kullager exakt förspänning eller spelinställning, vilket säkerställer optimal linjär rörelse och minimerar vibrationer.
De justerbara linjära kullagren är lämpliga för applikationer som kräver hög precision och kontrollerat spelrum. Viktiga applikationsområden inkluderar:
Standard LME..UU-lager tillverkas till ett specifikt spelområde, vilket kanske inte alltid är optimalt för varje applikation, särskilt när det gäller variationer i axeldiametern. Däremot LME..UU..AJ-serien ger möjlighet att manuellt justera spelrummet efter installationen. Denna funktion gör det möjligt för ingenjörer att eliminera spel, uppnå en lätt förspänning och avsevärt öka systemets styvhet och positionsnoggrannhet. För en detaljerad jämförelse baserat på dina specifika last- och resekrav, kontakta vårt tekniska team.
Oönskade vibrationer eller prat beror ofta på överdrivet spel mellan det linjära lagret och axeln. LME..UU..AJ-serien tar direkt upp detta problem genom att tillåta exakt justering av spelrummet. Genom att stegvis dra åt justerskruven kan du minska spelrummet till ett minimum eller till och med införa en lätt förspänning, som absorberar vibrationer och leder till jämnare, mer konsekvent linjär rörelse. Den korrekta justeringen beror på den specifika belastningen, hastigheten och miljöförhållandena för din applikation. Våra ingenjörer kan tillhandahålla en gratis analys som hjälper dig att bestämma den optimala förspänningsinställningen.

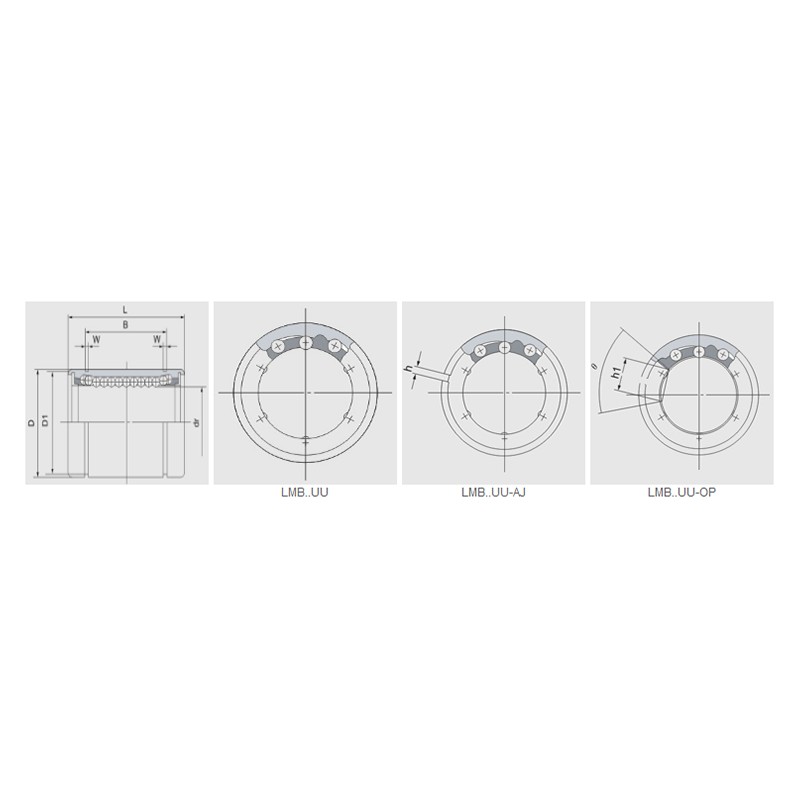

Produktparametrar
| Hartshållare | Nominell axeldiameter | dr | Stora dimensioner och tolerans | Excentricitet | Radiellt spel (Max) | Grundlastklassificering(kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Kulkrets | Vikt(Kg) | LME...UU-AJ | Kulkrets | Vikt | LME...UU-OP | Kulkrets | Vikt(Kg) | mm | mm | Tolerans | Tolerans | D mm | Tolerans(μm) | L mm | Tolerans(μm) | B mm | Tolerans(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | θ | Dynamisk | Statisk | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
