SQ ...-RS Series kulledlager är högpresterande anslutningselement som är allmänt används i mekanisk utrustning och automatiseringssystem. Denna kulfogskonstruktion är utformad för att ge god rotations- och oscillationsprestanda och kan tåla laster i flera riktningar. SQ ...-RS-serielager är gjorda av höghållfast material och har utmärkt slitmotstånd och korrosionsmotstånd, vilket säkerställer långvarig stabil drift i hårda miljöer. Dess sfäriska design möjliggör ett större rörelseområde och är lämplig för användning i olika sportutrustning, industriella maskiner och bilfält. Genom precisionsbearbetning säkerställer SQ ...-RS Series-produkterna en högprecisionsfit och låg friktionskarakteristika, vilket hjälper till att förbättra systemets totala effektivitet och tillförlitlighet.
Produktparametrar

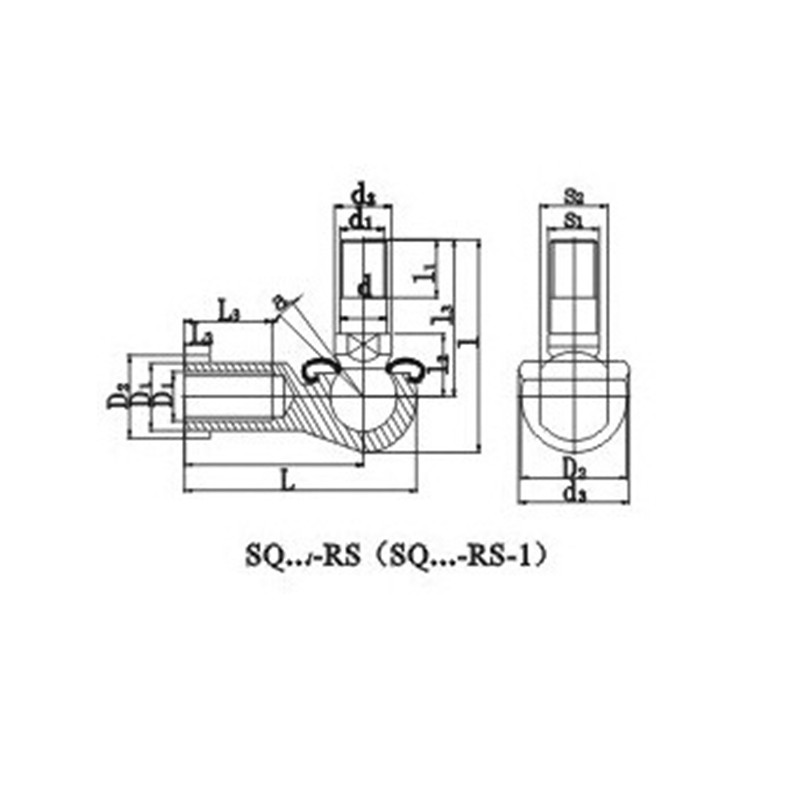

| Beteckning | Dimensioner （mm） | Statiska belastningsbetyg (KN) | Vikt (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l | l1 | l2 | l3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| Sq6-rs | M6 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.S | 0.039 |
| Sq8-rs | M8 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| Sq10-rs | M10 × 1,25 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| Sq12-rs | M12 × 1,25 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| Sq14-rs | M14 × 1,5 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| Sq16-rs | M16 × 1,5 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| Sq18-rs | M18 × 1,5 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
| Sq20-rs | M20 × 1,5 | 27 | 50 | 90 | 25 | 27 | 68 | 24 | 99 | 77 | 10 | 35 | 27.5 | 34 | 44 | 30 | 20 | 45 | 0.538 |
| Sq22-rs | M22 × 1,5 | 27 | 52 | 95 | 26 | 28 | 70 | 24 | 109 | 84 | 12 | 41 | 30 | 37 | 50 | 32 | 16 | 48 | 0.713 |
