SQD-serien Boll Joint Rod End Bearing är en högpresterande mekanisk anslutningskomponent som används allmänt inom luftfart, bilar och industriutrustning. De är gjorda av slitbeständiga material, har utmärkt korrosionsbeständighet och trötthetsmotstånd och kan upprätthålla stabil arbetsprestanda under höga belastningar och extrema miljöer. Designfunktioner i SQD-serien inkluderar flexibla rotationsfunktioner och lätt att installera strukturer, vilket gör att de effektivt kan bära och överföra kraft i olika applikationer. Denna kulfogsdesign tillåter fri rörelse i flera riktningar för att tillgodose olika sportbehov. Dessutom finns SQD Series -produkterna i ett brett utbud av storlekar för att tillgodose behoven hos olika utrustning, vilket säkerställer systemets övergripande tillförlitlighet och livslängd. Oavsett om det är robotik, hydrauliska system eller andra mekaniska enheter, är SQD -serie bollfogstångslager viktiga komponenter för att säkerställa effektiv och stabil drift.
Produktparametrar

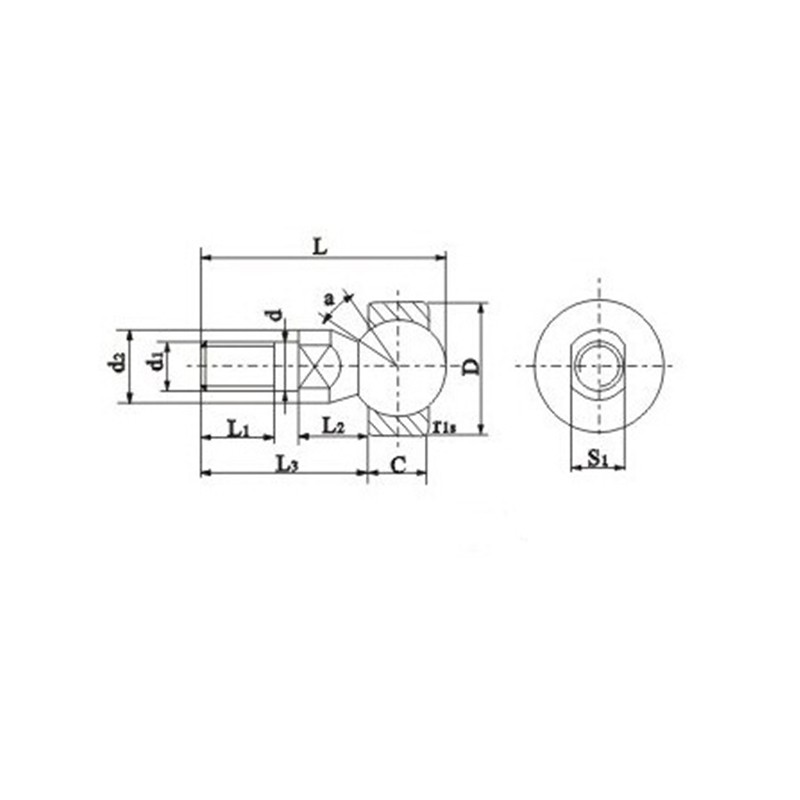

| Beteckning | Dimensioner （mm） | Statiska belastningsbetyg (KN) | Vikt (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | l1 | l2 | l3 | L | S1 | C | D | rs | α ° ≈ | |||
| Sqd5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| Sqd6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| Sqd8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| Sqd10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| Sqd12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | Är | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| Sqd14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| Sqd16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
