1600-serien

1600 Series Deep Groove Ball Bearing is a widely used rolling bearing. It has the characteristics of low friction resistance and high speed, and can withstand radial load or combined radial and axial load. This series of bearings consists of an outer ring, an inner ring, a set of steel balls and a set of cages. There are various models, such as 16011, 16012, etc., with inner diameters ranging from 25mm to 100mm, and outer diameters and thicknesses also vary. Due to its excellent performance and wide range of applications, 1600 series deep groove ball bearings play an important role in machinery, automobiles, elevators and other industries.

Skicka förfrågan

Produktintroduktion

1600-seriens spårkullager använder en extra bred sektionsdesign, vilket ger högre radiell belastningskapacitet och bättre axelstabilitet än standard lättsektionslager med samma hål. Håldiametrar täcker 10 mm till 50 mm, ytterdiametrar 26 mm till 80 mm och bredder 8 mm till 18 mm, vilket gör att serien kan passa hus där belastningsmarginalen är viktigare än kompaktheten. Produktionen följer ISO 15 gränsdimensioner. Pressade stålburar är standard, med polyamidburar som erbjuds för lågljudslägen. Frigångsklasserna CN, C3 och C4 är valbara i beställningsfasen, och öppna, ZZ och 2RS tätningsvarianter delar samma gränsplattform. Varje parti skickas med dimensionella inspektionsrapporter och materialcertifikat.

Extra bred sektion

Bredare ringar höjer den radiella kapaciteten och förbättrar axelns stabilitet under kontinuerlig belastning, samtidigt som borrningsdimensionerna hålls oförändrade.

En gränsplattform

Open-, ZZ- och 2RS-varianter samt frigångsklasser delar samma dimensioner, så en delfamilj täcker flera monteringslinjer.

Låsta batchparametrar

Processinställningarna är fasta per körning, vilket håller körnoggrannheten inom överenskomna toleransband över återkommande inköpsorder.

Besiktningspaket

Satsregister, dimensionsrapporter och materialcertifikat följer med varje försändelse för inkommande kontroller och revisioner.

Beställningsreferens

Håldiameter 10 mm - 50 mm

Ytterdiameter 26 mm - 80 mm

Bredd 8 mm - 18 mm

Dynamisk belastningsgrad 7,0 kN - 30,0 kN

Statisk belastningsgrad 3,8 kN - 18,5 kN

Buralternativ Pressat stål/polyamid

Röjningsklasser CN / C3 / C4

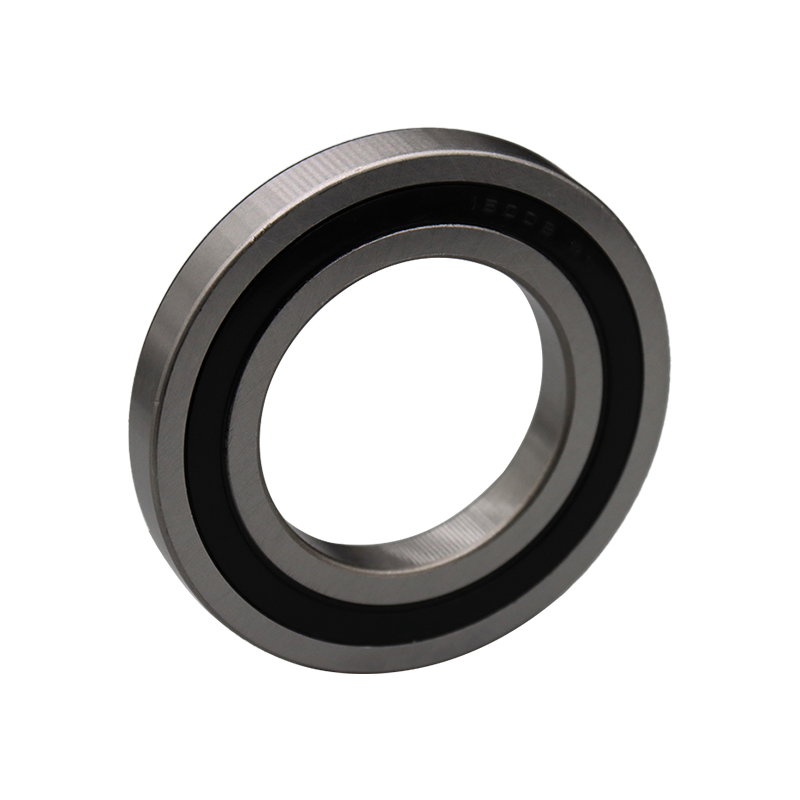

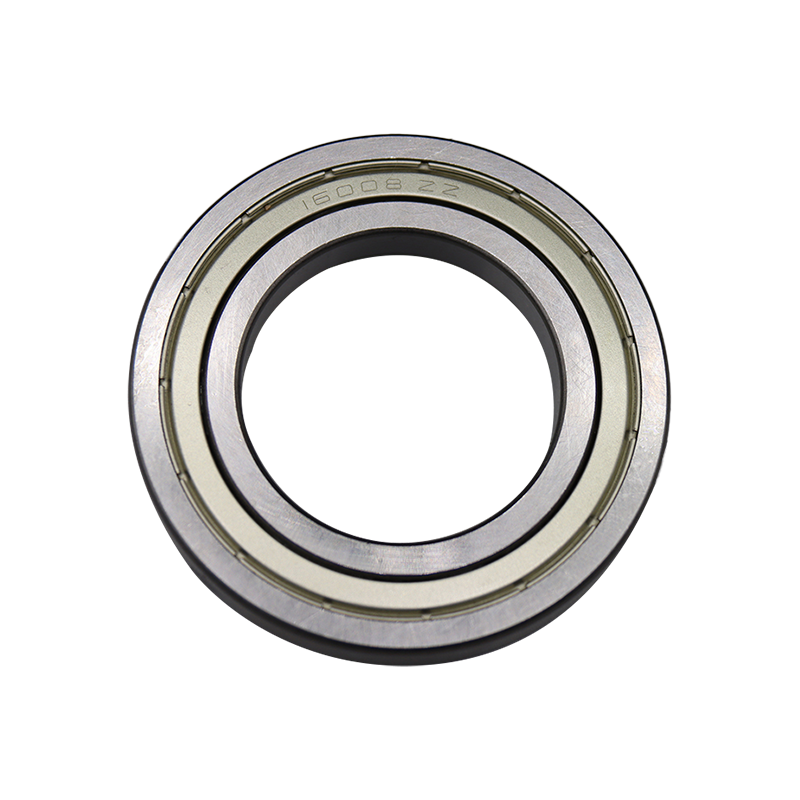

Tätningsvarianter Öppna / ZZ / 2RS

Precisionsalternativ P0 / P6

Förpackning Industriell kartong / bulkbricka

Där serien anges

Industriella pumpar

Axelstöd i centrifugal- och deplacementpumpar som behöver ytterligare radiell marginal.

Kugghjulsreducerare

Ingående och utgående axellager i lätta och medelstora reduktionsenheter med begränsat husutrymme.

Elmotorer

Rotorstöd där den bredare sektionen förbättrar stabiliteten under kontinuerlig belastning.

Transportörsystem

Rulllager i materialhanteringsutrustning med måttliga radiella krav.

Jordbruksmaskiner

Driv- och tomgångslägen i redskap som utsätts för damm och säsongsbetonade temperatursvängningar.

Textilutrustning

Rullstöd i bearbetningsmaskineri som går kontinuerligt med stabil hastighet.

Köparförfrågningar

Hur är 1600-serien jämfört med 6200-serien?

1600-serien har en bredare sektion än 6200-linjen vid samma hål, vilket ger mer radiell kapacitet och bättre axelstabilitet. Urvalet beror på om bostadsyta eller lastmarginal är den begränsande faktorn.

Finns C3-versioner lätt tillgängliga?

C3-avslut hålls i halvfabrikat för vanliga storlekar och bekräftas per rad i beställningsstadiet. CN förblir standardklassen för tillgänglighet i full storlek.

Kan olika tätningsvarianter kombineras i en beställning?

Ja. Öppna, ZZ och 2RS-varianter delar gränsdimensioner, så flera tätningskonfigurationer kan visas i en inköpsorder och bekräftas på specifikationsbladet.

Vilken dokumentation följer med bulkförsändelser?

Bulkförsändelser inkluderar batchnummerposter, dimensionsinspektionsrapporter och materialcertifikat. Extra handlingar som krävs för inkommande besiktning kan ordnas vid orderbekräftelse.

Lager- och radanteckningar

Förpackning integrity

Håll korrosionshämmande omslag förseglade tills linjen problem uppstår. Öppna förpackningar drar åt sig fukt under temperaturcykler och lämnar fläckar som misslyckas vid inkommande inspektion.

Presspassningsriktning

Applicera kraft på ringen under störning. Last som passerar genom kulsatsen lämnar fördjupningar som uppstår som löpljud när enheten når arbetshastighet.

Kontroll av borrhål

Kontrollera rundhet och ytfinish innan montering. Spån och grader förändrar den effektiva interferensen och förkortar livslängden i kontinuerligt driftlägen.

Öppen variant smörjning

Anpassa fettbasoljans viskositet till hastighet och temperatur. Förseglade varianter kommer förfyllda och kräver inget smörjsteg för montering.

1600-serien extra bred industriförsörjningsprogram batchspårbarhet

Lagerbeteckning	Mått (mm)				Grundläggande belastningsvärden (kN)		Hastighetsklasser (rpm)		Vikt
Lagerbeteckning	d	D	B	rs min	Cr	Cor	Fett	Olja	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
