Specialanpassade 3000A-2Z-serien Dubbel rad vinkelkontaktkullager Tillverkare, Fabrik

DUBBEL RAD · 30° KONTAKT · ZZ SKÄRMAD

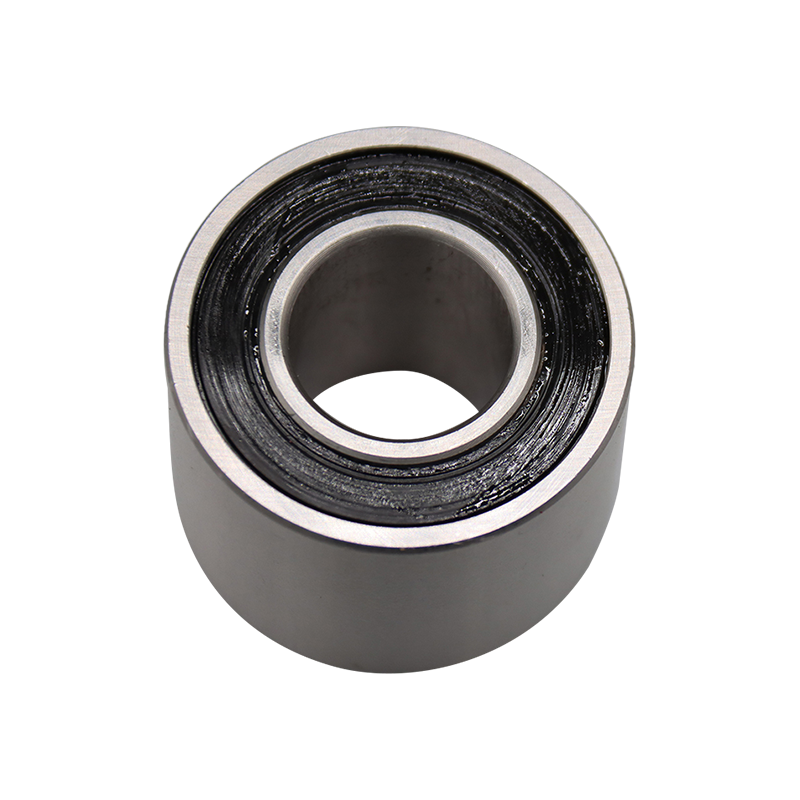

3000A-2Z Dubbla rad vinkelkontaktkullager

30° kontaktvinkel ZZ metallsköldar försmorda

3000A-2Z-serien med dubbla rader av vinkelkontaktkullager är konstruerade för tillämpningar som kräver hög axiell och radiell lastkapacitet inom ett kompakt axiellt hölje. Den dubbelradiga konfigurationen ger dubbelriktat axiellt stöd samtidigt som den bibehåller en smal bredd jämfört med parade enkelradslager. Kontaktvinkeln på 30° optimerar balansen mellan axiell styvhet och radiell lastkapacitet. Utrustade med 2Z metallsköldar på båda sidor, ger dessa lager ett effektivt skydd mot stora partiklar samtidigt som de bibehåller lågt friktionsmoment. Försmorda med högkvalitativt litiumfett erbjuder lagren underhållsfri drift för längre serviceintervall. Drifttemperaturen varierar från -30°C till 110°C. Typiska applikationer inkluderar pumpar, växellådor, elmotorer och industrimaskiner där utrymmeseffektivitet och hög lastkapacitet är avgörande.

Dubbelriktat axiellt stöd

Dubbelradskonfiguration ger axiell lastkapacitet i båda riktningarna, vilket eliminerar behovet av parade enkelradslager.

Optimerad kontaktvinkel

30° kontaktvinkel delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

2Z skärmningssystem

Metallsköldar på båda sidor ger effektivt skydd mot stora partiklar samtidigt som det bibehåller lågt friktionsvridmoment.

Kompakt axiell bredd

Designen med smal bredd passar begränsade axiella utrymmen samtidigt som den ger belastningskapaciteten för två enradiga lager.

Tekniska specifikationer

Håldiameter d 10 mm - 40 mm

Ytterdiameter D 30 mm - 80 mm

Bredd B 14 mm - 28 mm

Kontaktvinkel 30° nominellt

Dynamisk belastning C 8,2 kN - 32,5 kN

Statisk belastning C0 5,6 kN - 22,8 kN

Begränsande hastighet (fett) 6000 - 16000 rpm

Typ av skärmning 2Z (metallsköldar)

Precisionsgrad P0 / P5

Burmaterial Glasfiberförstärkt PA66

Applikationsscenarier

Industriella pumpar

Centrifugalpumpar och deplacementpumpar som kräver dubbelriktat axiellt stöd.

Växellådor

Axelstöd i reduktionsdrev och kraftöverföringssystem med begränsat axiellt utrymme.

Elmotorer

Motoraxelstöd med förspänningskontroll för exakt rotorpositionering.

Jordbruksmaskiner

Transportörrullar och drivaxlar i skördare och traktorer.

Tekniska förfrågningar

Vad är skillnaden mellan 2Z och 2RS tätning?

2Z hänvisar till metallsköldar på båda sidor, som skyddar mot stora partiklar och ger lågt friktionsvridmoment. 2RS avser kontaktgummitätningar på båda sidor, som ger fullständig tätning mot fukt och föroreningar men med högre friktionsmoment.

Hur ställer jag in förspänning för 3000A-2Z-lager?

3000A-2Z-lager levereras med interna förspänningsinställningar optimerade för typiska applikationer. Kontakta tillverkaren för specifika förspänningskrav. I de flesta fall är lagret konstruerat för standardförspänning utan att ytterligare justeringar behövs.

Kan 3000A-2Z-lager hantera felinställning?

Vinkelkontaktlager har begränsad felinställningsförmåga. Den maximala rekommenderade vinkelförskjutningen är mindre än 0,05 grader. För applikationer med felinställning, överväg sfäriska rullager eller självinställande kullager.

Montering

Applicera kraft jämnt på ringen som ska monteras. Använd en press med lämpliga stödhylsor. Använd inte kraft genom rullande element.

Förladdningsövervägande

Överdriven förspänning kan orsaka överhettning och för tidig trötthet. Följ tillverkarens specifikationer för hus och axelpassningar.

Förvaring

Förvara i originalförpackning på en torr, ren plats med stabil temperatur. Undvik exponering för frätande atmosfärer.

Smörjning

Försmord för livet. Ingen första smörjning krävs. För svåra förhållanden, kontakta tillverkaren för eftersmörjningsalternativ.

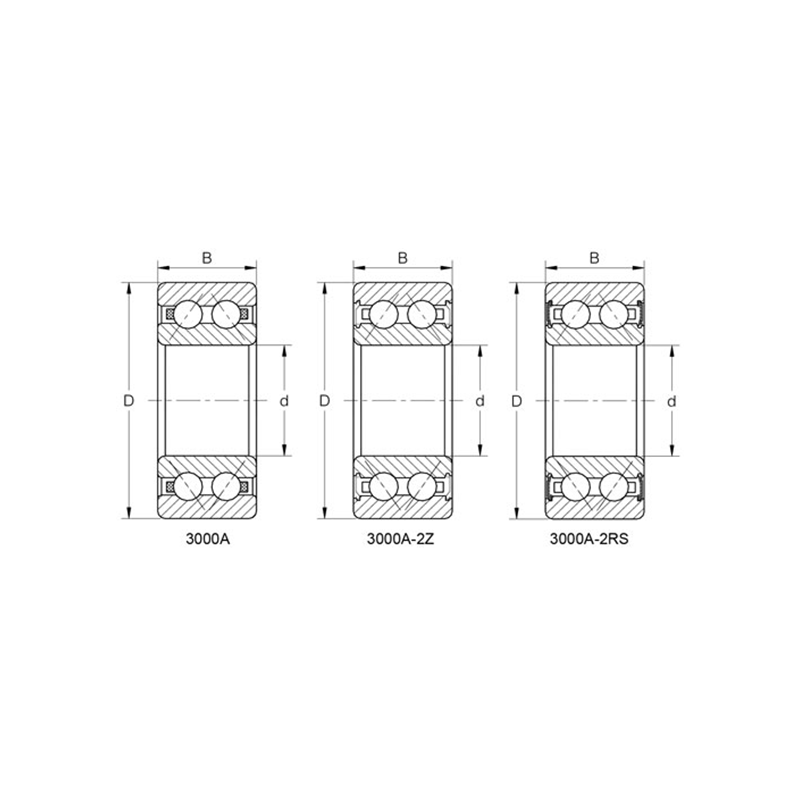

Beteckning	Huvudmått (mm)			Basic Load Ratings (KN)		Begränsad hastighet (rpm)		Vikt
Beteckning	d	D	B	Dynamisk (Cr)	Statisk (Cor)	Fett	Olja	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
