QJ300-serien

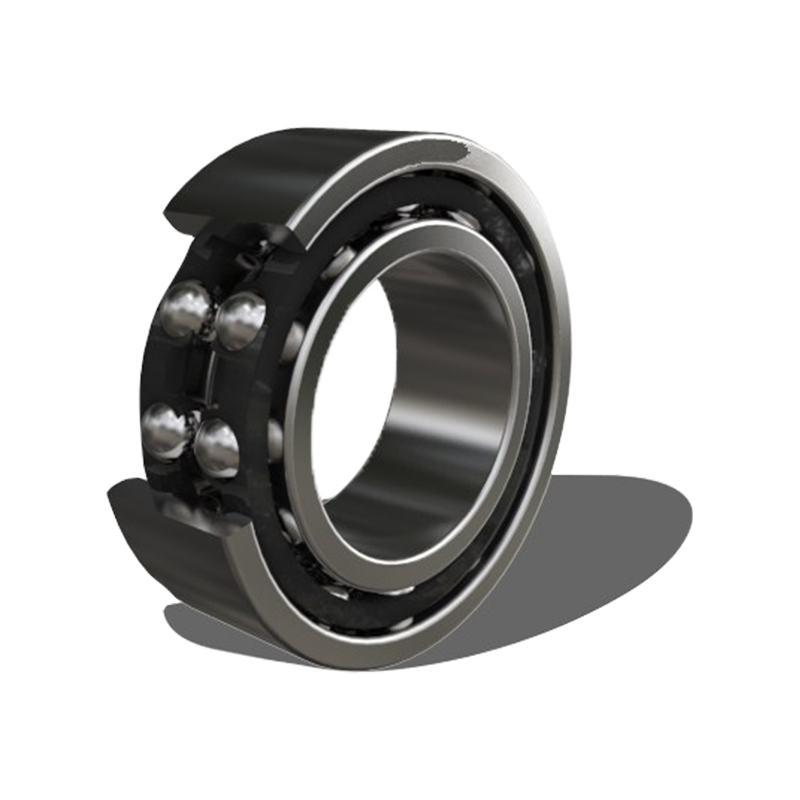

Den QJ300-serien dubbelradig vinkelkontaktkullager är precisionskonstruerade roterande komponenter designade för att ta emot samtidiga radiella och axiella belastningar i båda riktningarna. Strukturellt motsvarar denna serie två enradiga vinkelkontaktkullager arrangerade i en rygg-mot-rygg-konfiguration, integrerade i en kompakt design med en enhet. Den interna geometrin har en specifik kontaktvinkel som underlättar hög axiell styvhet och förmågan att hantera lutningsmoment. Dessa lager är tillverkade av vakuumavgasat kromstål (GCr15) och genomgår standardiserade värmebehandlingsprocesser för att säkerställa dimensionsstabilitet och utmattningsbeständighet. QJ300-serien kännetecknas av dess minskade axiella utrymmesbehov jämfört med parade enradsenheter, vilket gör den till en viktig komponent för industriell drivlinaoptimering och mekaniska höghastighetsenheter som kräver styvt axelstöd.

Skicka förfrågan

Tekniska specifikationer och teknisk översikt: QJ300-serien dubbelradig vinkelkontaktkullager

Kärntekniska fördelar

Dubbelriktat axiellt stöd: Den dubbelradiga konfigurationen gör det möjligt för lagret att hantera axialbelastningar från båda riktningarna utan ytterligare komponenter.
Utrymmeseffektivitet: Den integrerade designen erbjuder en smalare bredd än två enkelradslager, vilket möjliggör kompakta huskonstruktioner.
Hög belastningstäthet: Optimerade löpbanor och kulkomplement maximerar dynamiska belastningsklasser inom en standard ISO 300-seriens fotavtryck.
Driftstyvhet: Minimalt inre spelrum och höga kontaktvinklar förbättrar axelsystemets totala styvhet.

Viktiga produktegenskaper

Parameterkategori	Teknisk specifikation
Material	Högkolhaltigt kromlagerstål (GCr15/SAE 52100)
Kontakta Vinkel	Standard 30° / 40° tillval
Precisionsklass	P6 (ABEC-3) / P5 (ABEC-5)
Burmaterial	Pressat stål / bearbetad mässing / nylon (PA66)
Smörjtyp	Öppen / Z (skärmad) / RS (förseglad)
Internt godkännande	C2 / C0 (Normal) / C3

Primära tillämpningsscenarier

Industriella pumpar och kompressorer: Hantera axiell dragkraft och radiell axelavböjning i vätskehanteringsutrustning.
Jordbruksmaskiner: Stöd för hjulnav och kraftuttag (PTO) enheter som utsätts för multiriktad stress .
Transmissionssystem: Integration i växellådor och reducerare där exakt axelpositionering krävs under belastning.
Textil- och tryckutrustning: Säkerställer synkroniserad rörelse i höghastighetsrullar som kräver låga vibrationsnivåer .

Hanterings- och underhållsprotokoll

Förvaringsvillkor

Lager måste förvaras i sin originalförpackning för rostskydd i en torr, temperaturkontrollerad miljö med en relativ luftfuktighet som inte överstiger 60 %. Undvik direktkontakt med golv eller väggar för att förhindra fuktkondens. För tätade lager, verifiera tillverkningsdatumet för att säkerställa fettstabilitet inom dess hållbarhetstid.

Anmärkningar om installation och användning

Tvinga applicering: Under montering, applicera endast tryck på ring monteras (innerring för axelpassningar, yttre ring för huspassningar) för att undvika "brineling" eller skador på löpbanan.
Renlighet: Underhåll a föroreningsfri arbetsyta ; mikroskopiska partiklar kan leda till för tidig yttrötthet och spjälkning.
Justering: Exakt koncentricitet mellan axel och hus är obligatoriskt, eftersom vinkelkontaktlager är känsliga för kraftiga felinriktningar som orsakar ojämn lastfördelning.
Smörjhantering: För lager av öppen typ, se till att smörjmedlet är kompatibelt med driftstemperaturen och rotationshastighet av den specifika applikationen.

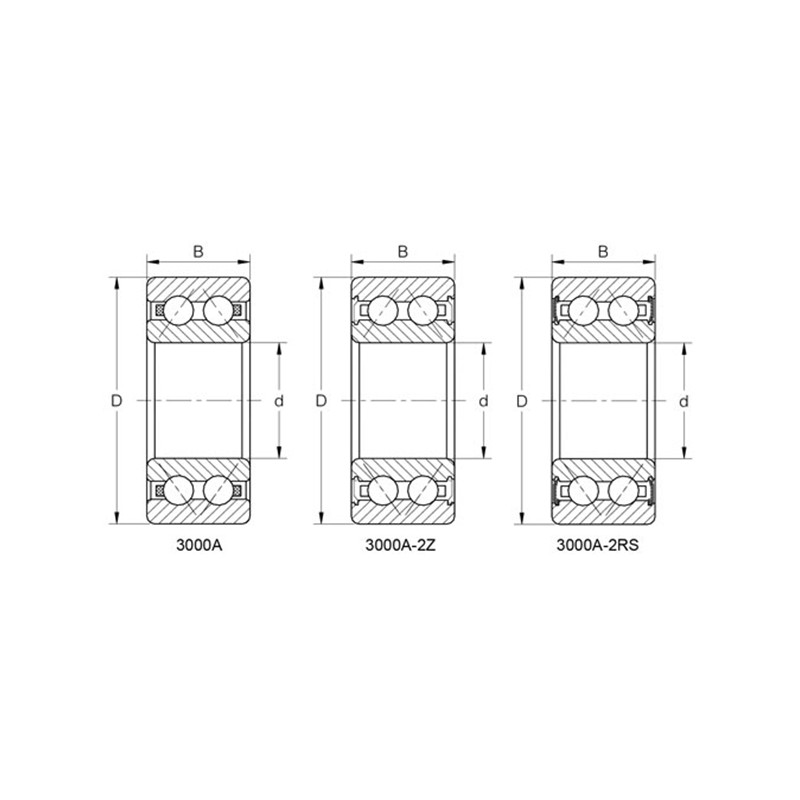

Beteckning	Huvudmått (mm)				Grundläggande belastningsklasser (KN)		Grundläggande belastningsklasser (kgf)		Begränsande hastighet (rpm)		Avstånd till åtgärdspunkt	Installationsmått (mm)			Vikt
Beteckning	d	D	B	r(min)	Cr	Cor	Cr	Cor	Fett	Olja	a0(mm)	da(min)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
