LME..LUU-serien med dubbla breda linjära kullager är en högpresterande linjär rörelsekomponent designad för att tåla tunga belastningar och höga hastigheter. Denna produktserie har en dubbel breddstruktur, vilket ger större bärförmåga och högre stabilitet, och är lämplig för användning i tuffa miljöer. LME..LUU-lager innehåller högprecisionssfärer inuti, vilket säkerställer jämn rörelse och låga friktionskoefficienter, vilket förbättrar effektiviteten och livslängden för mekanisk utrustning. Denna typ av lager är lätt att installera och kräver lite underhåll, och används ofta i automationsutrustning, robotar, CNC-verktygsmaskiner och andra precisionsmaskiner. Genom sin överlägsna design minskar LME..LUU-serien effektivt gapet mellan rörliga delar och förbättrar den totala rörelsenoggrannheten och tillförlitligheten. Det är en oumbärlig nyckelkomponent i modern industri.
LME..LUU-serien är ett dubbelbrett linjärt kullager konstruerat speciellt för automatväxellådor där exakt linjär rörelse och hög lastkapacitet krävs. Det utökade förhållandet mellan längd och diameter ger ökat momentmotstånd och lastbärande förmåga jämfört med standardlager med enkel bredd. Utrustat med LUU-tätningar (dual-lip uretan) i båda ändar, håller lagret effektivt smörjmedel samtidigt som det förhindrar inträngning av föroreningar i transmissionsvätskan och metallskräp. Precisionskulcirkulationskretsen säkerställer mjuk, lågfriktionsrörelse med konsekvent rullmotstånd över hela slaget. Den här serien är tillverkad av härdat lagerstål med slipade löpbanor och är designad för att motstå de oscillerande rörelserna och de variabla belastningsförhållandena som finns i ventilhusmekanismer, växelgaffelstyrningar och kopplingssystem. Drifttemperaturintervallet sträcker sig från -20°C till 100°C, kompatibelt med standardvätskor för automatisk växellåda.
Den dubbla breda konfigurationen ger ökad lastkapacitet och förbättrat momentmotstånd tack vare det längre förhållandet mellan längd och diameter. Detta gör att lagret kan hantera högre radiella belastningar och bättre motstå tiltmoment i automatväxellådor där utrymmesbegränsningar begränsar husets längd.
LUU tätningar are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Rekommenderad axelhårdhet är 60-64 HRC med en ytråhet Ra ≤ 0,2 µm. Detta säkerställer optimal rullkontakt och förlänger livslängden på både lagret och axeln i automatväxelmiljöer.
LME..LUU-lager är försmorda med transmissionskompatibelt fett. Eftersmörjningsintervall beror på slagfrekvens och miljöföroreningsnivå. För högcykelapplikationer rekommenderas periodisk eftersmörjning genom tätningsläppen med kompatibelt fett.

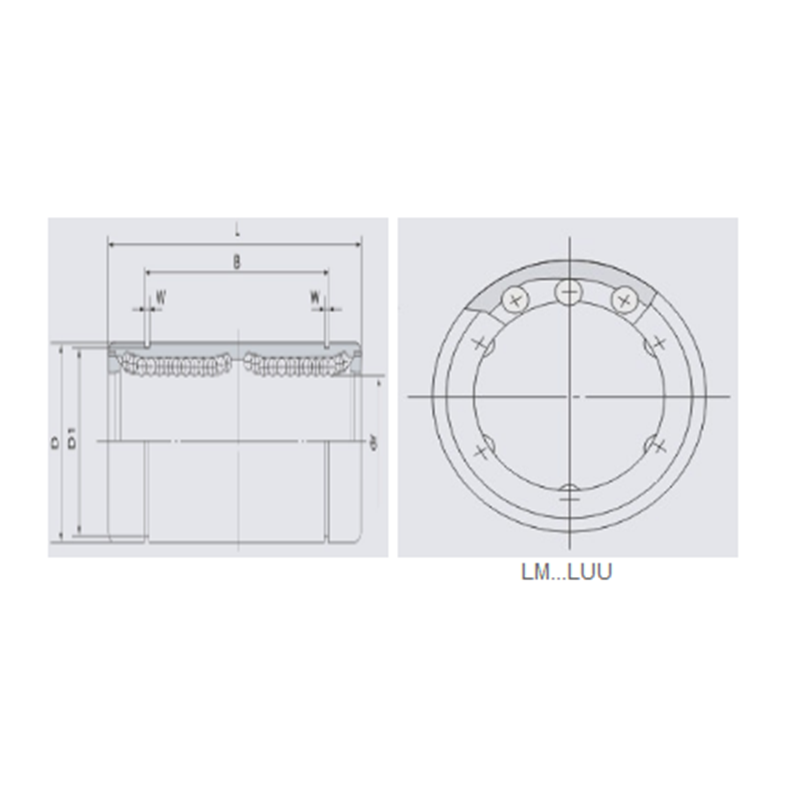

Produktparametrar
| Lagernummer | Nominell axeldiameter | dr | Stora dimensioner och tolerans | Excentricitet | Grundläggande belastningsklass (kN) | Vikt (Kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…LUU | Kulkrets | mm | mm | Tolerans | D mm | Tolerans(μm) | L mm | Tolerans(μm) | B mm | Tolerans(μm) | W(mm) | D1(mm) | Dynamisk | Statisk | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6,5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6,5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
