CS-seriens skärlager är en högpresterande lagerkonstruktion som ofta används i en mängd olika maskiner och industriell utrustning. Dessa lager kombinerar ett djupt spårkullager och husdesign för att ge utmärkta lastbärande egenskaper och hållbarhet. CS-serien är tillverkad av högkvalitativa material, har god korrosionsbeständighet och slitstyrka och är lämplig för tuffa miljöer som hög temperatur och hög luftfuktighet. Dessutom tillåter dess förenklade installations- och underhållsprocesser användare att enkelt byta ut och underhålla utrustningen, vilket ökar utrustningens totala effektivitet. CS-seriens skärlager finns också i en mängd olika specifikationer och storlekar för att möta olika applikationsbehov och används ofta i jordbruksmaskiner, automationsutrustning och transportörsystem.
CS-seriens insatskullager i rostfritt stål är konstruerade för applikationer där korrosionsbeständighet, hygien och hållbarhet är avgörande. Dessa lager är tillverkade av AISI 440C martensitiskt rostfritt stål och erbjuder utmärkt motståndskraft mot fukt, milda syror och sköljningsmiljöer utan att kompromissa med lastkapaciteten. Den sfäriska yttre ringen kompenserar för axelfel och monteringsfel, medan ställskruvens låsmekanism ger säker axelinfästning. Utrustade med 2RS kontaktgummitätningar på båda sidor, lagrar lagren smörjmedel och förhindrar inträngning av föroreningar i livsmedelsbearbetning, läkemedel och marina applikationer. Lagren är försmorda med livsmedelsgodkänt fett (NSF H1-registrerat) för direkt kontakt med förbrukningsvaror. Driftstemperaturen varierar från -20°C till 110°C, kompatibel med högtemperaturstvättcykler. Tillgänglig i både tum och metrisk hålstorlek för direkt ersättning i befintlig utrustning.
AISI 440C är ett martensitiskt rostfritt stål med högre hårdhet (58-60 HRC) och slitstyrka jämfört med 304 (austenitiskt). 440C ger bättre lastkapacitet och utmattningslivslängd, vilket gör det till det föredragna valet för lagerapplikationer där både korrosionsbeständighet och mekanisk hållfasthet krävs.
Ja, CS-serien är designad för tvättmiljöer med driftstemperaturer upp till 110°C. 2RS-tätningarna och livsmedelsklassat fett bibehåller prestanda under rengöringscykler vid hög temperatur. För kontinuerlig drift över 100°C, kontakta tillverkaren för fettval.
Använd en momentnyckel med det specificerade vridmomentvärdet (vanligtvis 2-4 Nm för mindre storlekar, upp till 8 Nm för större lager). Överdragning kan deformera innerringen, medan underåtdragning kan orsaka att axeln glider. Använd alltid gänglåsningsmassa för applikationer med vibrationer.
Ja, CS-serien är tillgänglig med NSF H1-registrerat fett av livsmedelskvalitet, vilket gör den lämplig för tillfällig kontakt med livsmedel. Konstruktionen av rostfritt stål och den förseglade designen förhindrar förorening av smörjmedel i livsmedel.
Produktparametrar

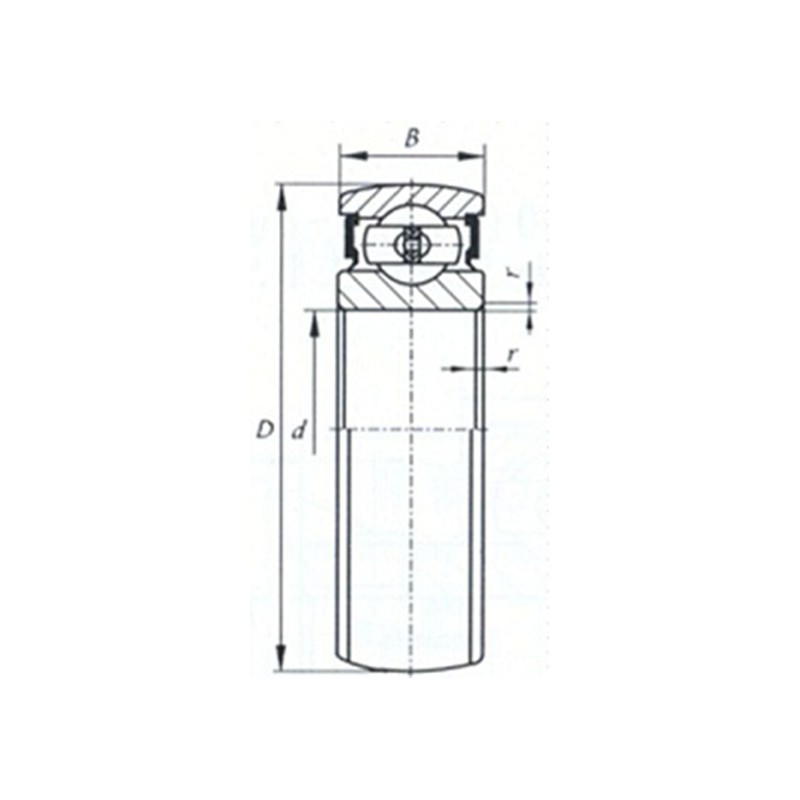

| Lagerbeteckning | Mått (mm) | Grundläggande belastningsvärden (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
