ROSTFRITT INSATSLAGER · NA SERIEN · WASHdown DUTY

NA-serien

Insatskullager i rostfritt stål

Bore 12–50 mm

Sigill 2RS

Fett H1 livsmedelsklass

NA-seriens insatskullager i rostfritt stål är byggt för transportör- och drivpositioner som genomgår regelbunden rengöring, fuktkontakt eller mild kemikalieexponering. Insatsen parar ringar och kulor i rostfritt stål med en excentrisk låskrage, som greppar axeln utan behov av bearbetade skuldror. Den yttre ringen har en sfärisk profil så att enheten sitter i konkava standardhöljen och tolererar en liten mängd axelavböjning. Båda sidor använder kontaktgummitätningar och kaviteten är packad med fett av livsmedelskvalitet innan frakten. Håldiametrar täcker 12 mm till 50 mm, ytterdiametrar 32 mm till 100 mm och bredd 12 mm till 32 mm. Servicetemperaturen ligger mellan -20°C och 110°C. Serien är främst specificerad inom livsmedelsförädling, dryckestappning, förpackningslinjer och farmaceutisk utrustning där korrosionsbeständighet är ett upphandlingskrav.

VIKTIGA EGENSKAPER

Rostfria ringar och kulor

Tål upprepad spolning och kemisk kontakt utan att rosta eller gropar på löpbanans ytor.

Excentrisk låskrage

Kragen roterar på den inre ringen för att klämma fast axeln, vilket förenklar installationen och tillåter borttagning utan att skada axelns finish.

Sfärisk yttre kontur

Passar konkavt kuddblock och flänsförsedda hus, absorberar små axelfel som annars skulle belasta löpbanans kant.

Kontakttätning och livsmedelsklassad fyllning

Gummikontakttätningar på båda sidor blockerar vatten och produktrester, medan det förfyllda H1-fettet stöder sanitära driftsförhållanden.

BESTÄLLNINGSREFERENS

Håldiameter 12 mm – 50 mm

Ytterdiameter 32 mm – 100 mm

Bredd 12 mm – 32 mm

Ring- och kulmaterial Rostfritt stål

Låsningsmetod Excentrisk krage

Sigilling type 2RS kontaktgummi

Fett fill H1 livsmedelsklass

Temperaturområde -20°C till 110°C

Bostadskompatibilitet Kuddblock / flänsad

Förpackning Korrosionsbeständig kartong

SPECIFIKATIONSOMRÅDEN

Matbearbetningstransportörer

Rull- och drivaxelstöd på linjer som kör frekventa tvättcykler med desinficeringsmedel.

Dryckstappningslinjer

Transportörer och påfyllningspositioner utsatta för vattenspray, sirapsrester och rengöringskemikalier.

Förpackningsmaskiner

Förslutnings-, märknings- och kartongenheter där fukt och produktdamm förekommer.

Farmaceutisk utrustning

Renrumsmaskiner som behöver korrosionsbeständighet och låg partikelavgivning från rörliga delar.

Marin- och kajenheter

Däckshanteringsutrustning utsatt för saltluft och periodisk vattenkontakt.

Kemiska bearbetningsenheter

Blandare och överföringsutrustning där milt frätande media kommer i kontakt med höljesområdet.

UPPHANDLINGSFRÅGOR

Hur skiljer sig den excentriska kragen från ställskruvslåsning?

Den excentriska kragen roterar på den inre ringen för att klämma fast axeln runt hela dess omkrets, och sprida greppkraften jämnare än kontaktpunktsskruvarna. Detta minskar risken för skaftmarkeringar och tillåter borttagning utan att skaftytan skadas.

Kan NA-serien installeras i befintliga kuddblockhus?

Ja. Den sfäriska yttre konturen matchar vanliga konkava hushål, så insatsen passar kompatibla kuddblock och flänsade enheter. Kontrollera husets håldiameter mot insatsens ytterdiameter före montering.

Vilken smörjning appliceras på fabriken?

Varje enhet är packad med H1 livsmedelsklassat fett innan förslutning. Fyllningsvolymen är inställd för lagerstorleken, så ingen ytterligare smörjning behövs före installation på linjesidan.

Vilken rostfri kvalitet används för ringarna och kulorna?

Ringarna och kulorna använder en rostfri lagerkvalitet som är vald för våt och lätt frätande service. Det exakta betyget anges på materialcertifikatet som medföljer varje försändelse.

LAGER- OCH MONTERINGSANMÄRKNINGAR

Skaftförberedelse

Rengör axeln och ta bort grader innan du sätter i lagret. Ytdefekter under innerringen skapar lokala spänningspunkter som förkortar livslängden.

Krage åtdragning

Vrid den excentriska kragen i axelns rotationsriktning och dra åt låsskruven. Kontrollera sätet igen efter de första drifttimmarna.

Kontroll av bostäder

Kontrollera att det konkava hushålet är rent och fritt från härdade rester. Kontaminering minskar den självjusterande effekten och förkortar skärets livslängd.

Förvaring

Behåll originalförpackningen förseglad tills linjen utkommer. Förvara borta från klorerade lösningsmedel och hög luftfuktighet för att bevara den rostfria finishen.

NA-serien rostfri insats excentrisk låskrage H1 livsmedelsklassad fyllning

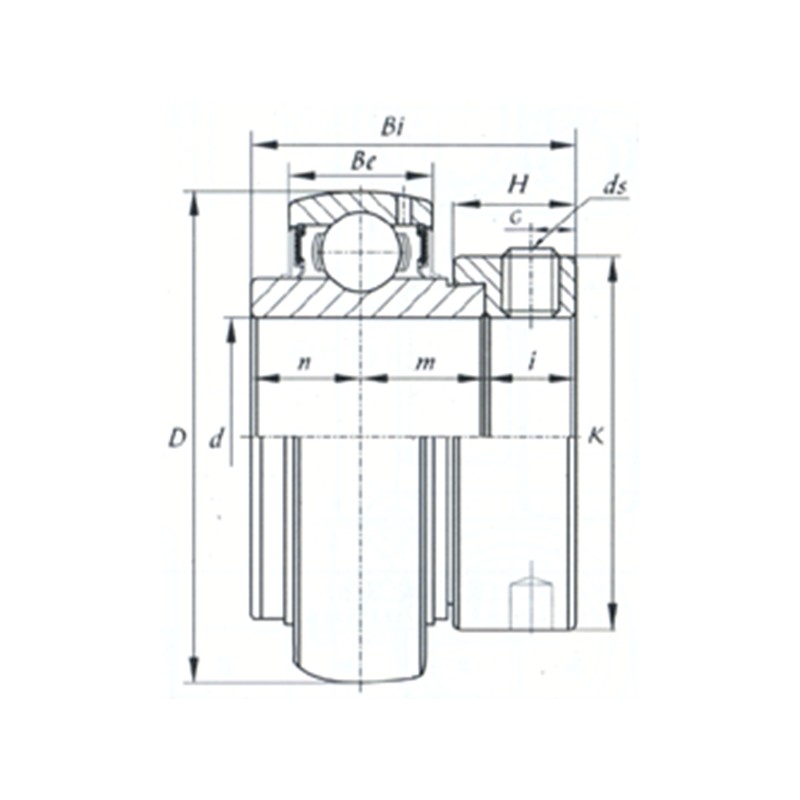

Lager nr.	d		Mått（mm）									Grundläggande belastningsklass (kN)
Lager nr.	(mm)	(in.)	D	Vara	Bi	B1	n	K	H	G	ds	Dynamisk	Statisk
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
