UK200 Series Insert Lager är en vanligt använt mekanisk komponent och används ofta i olika industriella utrustning. Den är utformad med effektivitet och enkel installation i åtanke och består vanligtvis av en djup spårkulslager med en yttre ring och ett lagerhus. Den yttre ringen på UK200 -serien kan enkelt fixeras på höljet, medan den inre ringen kan glidbart monteras på den roterande axeln för att säkerställa en god passning mellan axeln och lagret. Denna serie lager är tillverkade av högkvalitativa material, har god slitmotstånd och korrosionsbeständighet och kan fungera stabilt i hårda miljöer. På grund av dess standardiserade design är UK200 -serielager kompatibla med flera modeller och utrustningsmärken, vilket gör dem lätta att ersätta och underhålla, vilket förbättrar utrustningen och livslängden för utrustningen kraftigt.
De UK200 Series Insert Bearing är ett extern sfäriskt lager som används allmänt i industriell utrustning som kräver hög belastningskapacitet, självcentreringsfunktion och god tätningsprestanda. Denna serie lager antar en avsmalnande inre diameterdesign, som tål större axiella och radiella belastningar och är lämpliga för komplexa arbetsförhållanden som jordbruksmaskiner, matbearbetningsutrustning, transportsystem, textilmaskiner, industrifläktar, etc.
1. Utmärkt tätningsteknik
Dubbel tätningsdesign: förhindrar damm, fukt och partiklar från intrång och förlänger livslängden (IP55/IP66 valfritt).
Lågfriktionsförseglingsmaterial: minskar energiförbrukningen och är lämplig för höghastighetsdriftsscenarier.
2. Hög belastning och hållbarhet
Högkvalitativ värmebehandlingsprocess: Stark påverkan av belastning, dynamisk belastningskapacitet ökade med 20% (jämfört med industristandarder).
För smörjad design: Minskar underhållsfrekvensen och minskar driftstoppskostnaderna.
3. Flexibel och bekväm installation
Excentrisk låsningshylsa design: Inga ytterligare klämmor krävs, lämpliga för en mängd axeldiametrar (metrisk/imperialistisk valfritt).
Modulär struktur: stöder horisontell, vertikal eller lutad installation, vilket förenklar ersättningsprocessen.
4. Bred tillämpbarhet
En mängd sätetyper finns tillgängliga: inklusive P, F, T -serie gjutjärn/stålsäten för att tillgodose behoven hos olika mekaniska strukturer.
Brett temperaturområde: -30 ° C till 150 ° C, som täcker extrema arbetsförhållanden.
15 års branscherfarenhet - tillhandahåller lagerlösningar för 50 länder runt om i världen.
Strikt kvalitetskontroll - Varje uppsättning lager är ISO 9001 -certifierade och ger 3D -inspektionsrapporter.
Snabbsvartjänst - Ge teknisk konsultation inom 48 timmar och stödja provleverans.

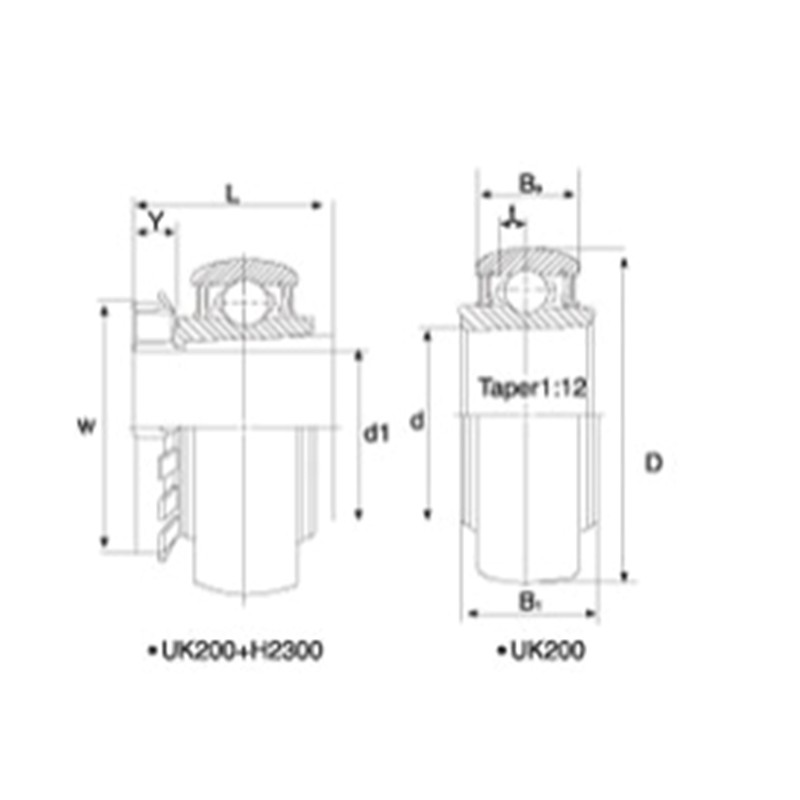

Produktparametrar
Lager Nej. | d1 | Dimensioner (mm) | Grundbelastning (KN) | |||||||||
(i.) | (mm) | D | L | d | Bi | Vara | T | Y | W | Dynamisk | Statisk | |
UK205 H2305 | 20 | 52 | 35 | 25 | 25 | 17 | 4.2 | 8 | 38 | 1400 | 750 | |
UK205 HE2305 | 3/4 | 20 | 52 | 35 | 25 | 25 | 17 | 4.2 | 8 | 38 | 1400 | 750 |
UK206 H2306 | 25 | 62 | 38 | 30 | 28 | 19 | 5.2 | 8 | 45 | 1900 | 1100 | |
UK206 HS2306 | 7/8 | 25 | 62 | 38 | 30 | 28 | 19 | 5.2 | 8 | 45 | 1900 | 1100 |
UK207 H2307 | 30 | 72 | 43 | 35 | 30 | 20 | 5.6 | 9 | 52 | 2550 | 1500 | |
UK207 HS2307 | 11/8 | 30 | 72 | 43 | 35 | 30 | 20 | 5.6 | 9 | 52 | 2550 | 1500 |
UK208 H2308 | 35 | 80 | 46 | 40 | 31 | 21 | 6.2 | 10 | 58 | 2950 | 1800 | |
UK208 HE2308 | 11/4 | 35 | 80 | 46 | 40 | 31 | 21 | 6.2 | 10 | 58 | 2950 | 1800 |
UK209 H2309 | 40 | 85 | 50 | 45 | 33 | 22 | 6.3 | 11 | 65 | 3180 | 2050 | |
UK209 HA2309 | 17/16 | 40 | 85 | 50 | 45 | 33 | 22 | 6.3 | 11 | 65 | 3180 | 2050 |
UK210 H2310 | 45 | 90 | 55 | 50 | 35 | 24 | 6.5 | 12 | 70 | 3500 | 2300 | |
UK210 HA2310 | 1 11/16 | 45 | 90 | 55 | 50 | 35 | 24 | 6.5 | 12 | 70 | 3500 | 2300 |
UK211 H2311 | 50 | 100 | 59 | 55 | 37 | 25 | 7 | 12 | 75 | 4350 | 2900 | |
UK211 HS2311 | 17/8 | 50 | 100 | 59 | 55 | 37 | 25 | 7 | 12 | 75 | 4350 | 2900 |
UK212 H2312 | 55 | 110 | 62 | 60 | 39 | 27 | 7 | 13 | 80 | 4750 | 3250 | |
UK212 HA2312 | 21/16 | 55 | 110 | 62 | 60 | 39 | 27 | 7 | 13 | 80 | 4750 | 3250 |
UK213 H2313 | 60 | 120 | 65 | 65 | 40 | 28 | 8.5 | 14 | 85 | 5700 | 4000 | |
UK213 HA2313 | 23/16 | 60 | 120 | 65 | 65 | 40 | 28 | 8.5 | 14 | 85 | 5700 | 4000 |
UK215 H2315 | 65 | 130 | 73 | 75 | 45 | 30 | 9.2 | 15 | 98 | 6600 | 4950 | |
UK215 HE2315 | 21/2 | 65 | 130 | 73 | 75 | 45 | 30 | 9.2 | 15 | 98 | 6600 | 4950 |
UK216 H2316 | 70 | 140 | 78 | 80 | 48 | 33 | 9.6 | 17 | 105 | 7150 | 5400 | |
UK216 HE2316 | 23/4 | 70 | 140 | 78 | 80 | 48 | 33 | 9.6 | 17 | 105 | 7150 | 5400 |
UK217 H2317 | 75 | 150 | 82 | 85 | 50 | 35 | 10.5 | 18 | 110 | 8300 | 6350 | |
UK217 HE2317 | 3 | 75 | 150 | 82 | 85 | 50 | 35 | 10.5 | 18 | 110 | 8300 | 6350 |
UK218 H2318 | 80 | 160 | 66 | 90 | 52 | 37 | 11.1 | 18 | 120 | 9500 | 7100 | |
UK218 HS2318 | 31/8 | 80 | 160 | 66 | 90 | 52 | 37 | 11.1 | 18 | 120 | 9500 | 7100 |
