UCT-serien

Den UCT-serien Kuddblock Kullager , ofta kallade upptagningsenhetslager, består av en precisionsbearbetad UCT-typ gjutjärnshus och ett GCR15 kromstål insatslager med en sfärisk ytterdiameter. Denna specifika konfiguration är konstruerad för att underlätta spänningsjustering och axeluppriktning inom mekaniska system. Huset har en skjutlucka på sina sidor, vilket gör att hela enheten kan röra sig längs en ram eller skena. Denna design används i grunden för att bibehålla remspänningen eller justera centrumavståndet för roterande axlar i transportörsystem och kraftöverföringsenheter.

Skicka förfrågan

UCT-SERjagEN · SPÄNNING · SJÄLVINSTÄLLANDE · SLIDDESIGN

UCT-serien Spännenhetsram med lagerinsats

ram-slidjustering sfärisk yttre ring smörjnippel utrustad

Strukturell spänningsförmåga

Den integrerade ram-sliddesignen möjliggör linjär justering, vilket säkerställer konsekvent rem- eller kedjespänning utan att kräva fullständig demontering av systemet.

Självjusterande geometri

Det interna skärlagret i UC-serien har en sfärisk yttre ring som matchar husets konkava hål, vilket kompenserar för mindre axelfel eller monteringsfel.

Dynamisk lasthantering

Tillverkade av högkolhaltigt krombärande stål, ger de inre loppen och kulorna en jämn lastfördelning under varierande rotationshastigheter.

Tätnings- och smörjeffektivitet

Utrustad med en standardsmörjnippel och ett tätningssystem med flera läppar förhindrar enheten inträngning av damm och fukt samtidigt som den behåller smörjmedel under längre serviceintervall.

Tekniska egenskaper

Husmaterial Gjutjärn / stansat stål

Typ av lagerinsats UC-serien (ställskruvlåsning)

Axeldiameterintervall 12 mm till 50 mm

Justeringsresa 25 mm till 60 mm

Tätningssystem Filtätning med flera läppar

Smörjbeslag Standard smörjnippel M6 / M8

Vanliga industriella tillämpningsscenarier

Spännsystem för transportörer

Används i bakänden av bandtransportörer för att justera bandsträckningen och förhindra glidning under materialtransport.

Jordbruksmaskiner

Används i skördare och spannmålshissar där schaktpositionering måste kalibreras för olika grödor.

Textil- och förpackningslinjer

Integrerad i maskiner som kräver exakt spårning av remmar och kedjor i höghastighetsproduktionsmiljöer.

Industriella fläktar och fläktar

Underlättar inriktningen av remdrivna motorenheter för att minimera vibrationer och effektförlust.

Installations- och underhållsprotokoll

Inriktningsverifiering Se till att glidspåren är parallella och fria från skräp innan du monterar UCT-huset för att förhindra fastsättning under justering.

Momentkalibrering Ställskruvarna måste dras åt till de angivna vridmomentvärdena för att förhindra att axeln glider utan att orsaka deformation av innerringen.

Smörjfrekvens Under standarddriftstemperaturer (-20°C till 100°C), bör fett fyllas på baserat på drifttimmar och dammnivåer i omgivningen.

Förvaringsvillkor Enheter bör förvaras i en torr, temperaturkontrollerad miljö i sin ursprungliga rostskyddsförpackning för att förhindra atmosfärisk korrosion av lagerytorna.

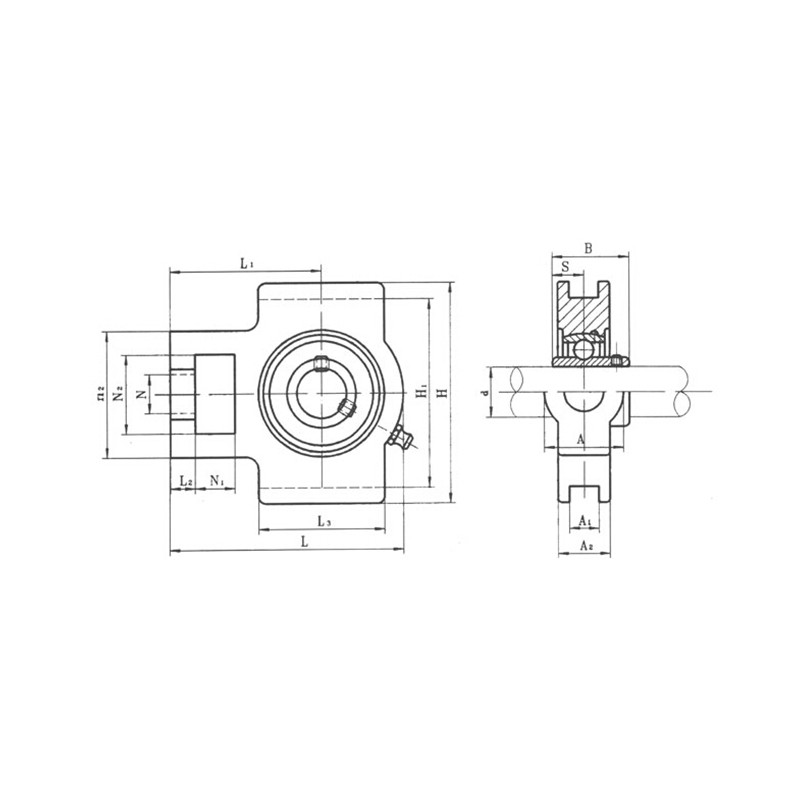

Modell	Storlek (mm)																Lagertyp	Hustyp	Vikt (med sits)
Modell	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Lagertyp	Hustyp	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11

UCT-serien
