GEFW sfäriskt vanligt lager är ett högpresterande skjutlager som är allmänt använt i industriell och mekanisk utrustning. Den använder en sfärisk design som möjliggör fri rörelse i flera riktningar och kan effektivt tåla axiella och radiella belastningar. Lageret är tillverkat av höghållfast material och har utmärkt slitmotstånd och korrosionsbeständighet, vilket säkerställer dess tillförlitlighet i hårda miljöer. GEFW sfäriska vanliga lagringar är särskilt lämpliga för applikationer som kräver hög belastningslager och flexibel rörelse, såsom ingenjörsmaskiner, automatiseringsutrustning och flyg- och rymdfält. Dessutom gör dess enkla installations- och underhållsfunktioner det första valet för många ingenjörer.
Vår GE ... FW Automatisk växellåda sfärisk vanlig lager är konstruerad för att leverera exceptionell prestanda i krävande drivlinor. Denna precisionskomponent säkerställer smidig drift och förlängd livslängd för ditt fordons transmissionssystem.
| Parameter | Specifikation |
|---|---|
| Material | Kromstål |
| Innerdiameter | 15mm - 50mm (anpassade storlekar tillgängliga) |
| Ytterdiameter | 30mm - 80mm (anpassade storlekar tillgängliga) |
| Belastningskapacitet | Statisk: 50kn, dynamisk: 25kn |
| Temperaturområde | -40 ° C till 150 ° C |
| Smörjning | För smörjad med högtemperaturfett |
| Tätningstyp | Integrerad tätning med dubbla läpp |
Vår automatisk växellager är perfekt för:
Till skillnad från standardlager, våra sfärisk vanlig lager för automatiska överföringar Erbjudanden:
Vår Automatisk växellåda är utformad för att möta eller överskrida OEM -specifikationer för större fordonstillverkare. Kontakta vårt kompatibilitetsdiagram eller kontakta vårt tekniska team för specifik applikationsinformation.
Varje GE ... FW sfäriskt lager genomgår rigorös kvalitetstest, inklusive:
Produktparametrar

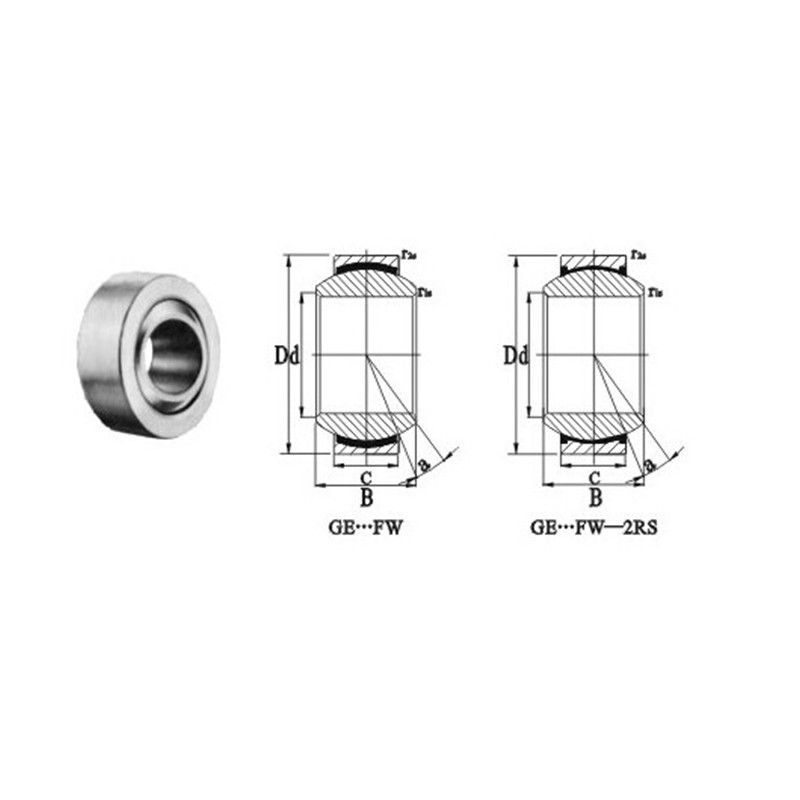

| Beteckning | Dimensioner (mm) | α · ≈ | Vikt (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | dk | r1s min | r2S min | |||
| GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 3.6 | 20 | 0.005 |
| GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 21 | 0.006 |
| Ge6fw | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 21 | 0.008 |
| Ge8fw | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 8.6 | 21 | 0.014 |
| GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 11 | 18 | 0.021 |
| GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 18 | 0.033 |
| GE15FW-2RS | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 22.4 | 16 | 0.046 |
| GE17FW-2RS | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 31.5 | 19 | 0.078 |
| GE20FW-2RS | 20 | 42 | 25 | 16 | 0.6 | 0.6 | 51 | 17 | 0.15 |
| GE25FW-2RS | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 65.5 | 17 | 0.19 |
| GE30FW-2RS | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 112 | 17 | 0.29 |
| GE35FW-2RS | 35 | 62 | 35 | 23 | 0.6 | 1 | 140 | 16 | 0.39 |
| GE40FW-2RS | 40 | 68 | 40 | 25 | 0.6 | 1 | 180 | 17 | 0.52 |
| GE45FW-2RS | 45 | 75 | 43 | 28 | 0.6 | 1 | 220 | 15 | 0.68 |
| GE50FW-2RS | 50 | 90 | 56 | 36 | 0.6 | 1 | 345 | 17 | 1.4 |
| GE60FW-2RS | 60 | 105 | 63 | 40 | 1 | 1 | 440 | 17 | 2 |
| GE70FW-2RS | 70 | 120 | 70 | 45 | 1 | 1 | 570 | 16 | 2.9 |
| GE80FW-2RS | 80 | 130 | 75 | 50 | 1 | 1 | 695 | 14 | 3.5 |
| GE90FW-2RS | 90 | 150 | 85 | 55 | 1 | 1 | 865 | 15 | 5.4 |
| GE100FW-2RS | 100 | 160 | 85 | 55 | 1 | 1 | 930 | 14 | 5.9 |
