GE ... FW-2RS sfärisk glidlager är en högpresterande mekanisk komponent som allmänt används i industriell utrustning och tunga maskiner. Dess design kombinerar hög belastningskapacitet med utmärkt självjustering för excentrisk axel och felanpassningsapplikationer. Lageret antar en tätningsdesign med dubbla läpp, som effektivt kan förhindra att smuts och fukt kommer in och förlänger sin livslängd. De inre materialen är vanligtvis slitstödda legeringar med god korrosionsbeständighet och slitmotstånd, vilket säkerställer stabilitet och tillförlitlighet i hårda arbetsmiljöer. Ge ... FW-2RS-lager är enkla att installera och underhålla och används allmänt inom flyg-, biltillverkning, ingenjörsmaskiner och andra fält. De är ett viktigt val för att uppnå effektiv och stabil mekanisk drift.
GE ... FW-2RS är ett högpresterande sfäriskt vanligt lager Lämplig för en mängd olika industriella tillämpningar, såsom hydrauliska stavändar, tunga maskinöverföringssystem, etc. Lageret antar en hård krom/PTFE -skjutskikt, som har god slitmotstånd och låg friktionskarakteristika, och är lämpligt för tillfällen som kräver hög precision och lång livslängd.
1. Utmärkt självjusterande förmåga
± 3 ° Självjusterande vinkel: Kompenserar automatiskt för installationsavvikelsen för axeln och sitthålet och minskar slitaget orsakat av centreringsfelet.
Minska underhållskostnaderna: Anpassa till komplexa arbetsförhållanden och minska utrustningsstopp.
2. Hög belastning och slagmotstånd
Optimerad glidande kontaktyta: Speciell värmebehandlingsprocess förbättrar ythårdheten (hårdhet ≥58 timmar), och lastkapaciteten är 30% högre än för vanliga lager.
Konsekvensabsorptionsdesign: Lämplig för tillfällen med ofta vibration (såsom gruvmaskiner, krossutrustning).
3. Långvarig smörjning och tätningsskydd
Dubbelsidig gummitätning (2R): Dammtät, vattentät, IP54-skyddsnivå, lämplig för dammiga eller fuktiga miljöer.
Förfylld med högpresterande fett: Minska friktionsförlusten och förlänga smörjcykeln till dubbelt så stor som vanliga lager.
4. Bred temperaturanpassningsförmåga
Arbetstemperaturområde: -30 ° C till 150 ° C, tillgodose behoven hos extrema klimat eller höga temperaturförhållanden.
F: Vad är den förväntade livslängden för lagret?
S: Under standardförhållanden (belastning ≤ betygsvärde, god smörjning) kan livet nå mer än 10 000 timmar.
F: Stöds högtemperaturfettanpassning?
S: Ja, hög temperaturtyp (-40 ° C till 200 ° C) eller fettalternativ för matkvalitet finns tillgängliga.
F: Hur avgör man om lagret måste bytas ut?
S: Om det finns onormalt brus, ökad avstånd eller tätningsskador rekommenderas att kontrollera omedelbart.

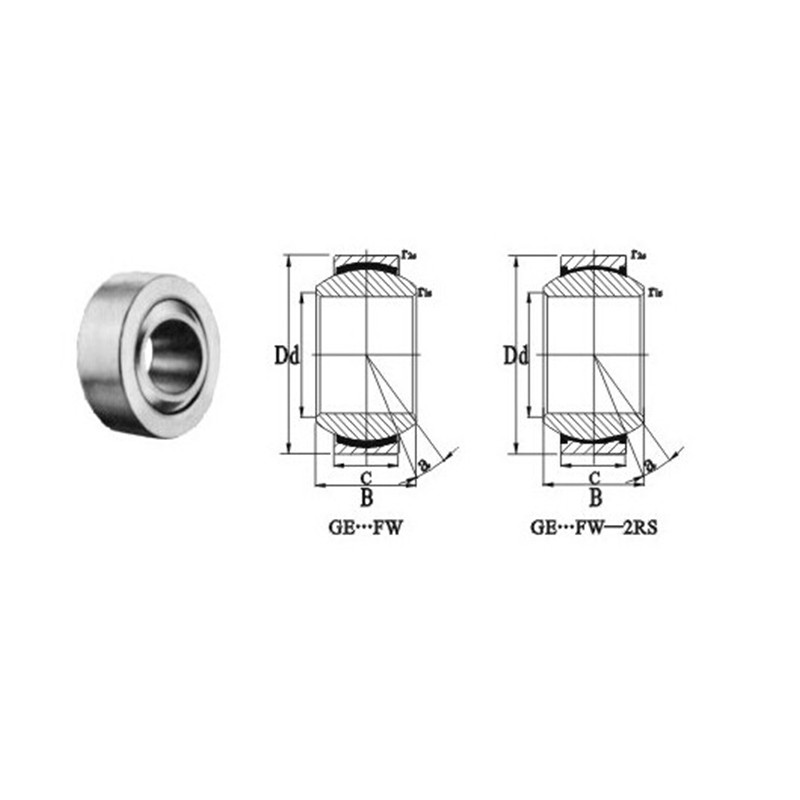

Produktparametrar
| Beteckning | Dimensioner (mm) | Belastningsbetyg | α · ≈ | Vikt (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | r1s min | r2S min | C | Co | |||
| GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 3.6 | 9.1 | 20 | 0.005 |
| GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 14 | 21 | 0.006 |
| Ge6fw | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 14 | 21 | 0.008 |
| Ge8fw | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 8.6 | 21 | 21 | 0.014 |
| GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 11 | 28 | 18 | 0.021 |
| GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 45 | 18 | 0.033 |
| GE15FW-2RS | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 22.4 | 56 | 16 | 0.046 |
| GE17FW-2RS | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 31.5 | 78 | 19 | 0.078 |
| GE20FW-2RS | 20 | 42 | 25 | 16 | 0.6 | 0.6 | 51 | 127 | 17 | 0.15 |
| GE25FW-2RS | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 65.5 | 166 | 17 | 0.19 |
| GE30FW-2RS | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 112 | 224 | 17 | 0.29 |
| GE35FW-2RS | 35 | 62 | 35 | 23 | 0.6 | 1 | 140 | 280 | 16 | 0.39 |
| GE40FW-2RS | 40 | 68 | 40 | 25 | 0.6 | 1 | 180 | 360 | 17 | 0.52 |
| GE45FW-2RS | 45 | 75 | 43 | 28 | 0.6 | 1 | 220 | 440 | 15 | 0.68 |
| GE50FW-2RS | 50 | 90 | 56 | 36 | 0.6 | 1 | 345 | 695 | 17 | 1.4 |
| GE60FW-2RS | 60 | 105 | 63 | 40 | 1 | 1 | 440 | 880 | 17 | 2 |
| GE70FW-2RS | 70 | 120 | 70 | 45 | 1 | 1 | 570 | 1140 | 16 | 2.9 |
| GE80FW-2RS | 80 | 130 | 75 | 50 | 1 | 1 | 695 | 1370 | 14 | 3.5 |
| GE90FW-2RS | 90 | 150 | 85 | 55 | 1 | 1 | 865 | 1730 | 15 | 5.4 |
| GE100FW-2RS | 100 | 160 | 85 | 55 | 1 | 1 | 930 | 1860 | 14 | 5.9 |
