GE...LO

GE...LO sfäriska glidlager är högpresterande lager som ofta används inom mekanik och automation. Dess design gör det möjligt för lagren att motstå belastningar i flera dimensioner och anpassa sig till komplexa arbetsmiljöer. Denna serie av lager är gjorda av högkvalitativa material och har utmärkt slitstyrka och korrosionsbeständighet, vilket effektivt kan förlänga deras livslängd. Dessutom har GE...LO-lager självsmörjande egenskaper, vilket minskar underhållskostnader och stilleståndstider och förbättrar utrustningens driftseffektivitet. Dess unika sfäriska kontaktdesign tål stora radiella och axiella belastningar och är lämplig för drift under vibrations- och stötförhållanden. Den används ofta inom flyg-, biltillverkning, metallurgisk utrustning och annan industriell utrustning för att ge stabilt och pålitligt stöd för olika maskiner.

Skicka förfrågan

SFERISK PLAIN · BIL · UNDERHÅLLSFRITT

GE...LO Automatisk transmission sfäriskt glidlager

självsmörjande stål-på-PTFE felställningstolerant

GE...LO-seriens sfäriska glidlager är speciellt konstruerade för applikationer med automatisk transmission där oscillerande rörelser, höga belastningar och begränsad tillgång till underhåll är kritiska faktorer. Med en glidyta av stål-på-PTFE-komposit ger lagret underhållsfri drift med utmärkt slitstyrka och låga friktionskoefficienter. Den sfäriska inre ringen kompenserar för vinkelförskjutning mellan axeln och huset, vilket minskar belastningen på omgivande transmissionskomponenter. Lagret är försmord med ett speciellt fett som förblir effektivt över ett brett temperaturområde på -40°C till 150°C. LO-beteckningen indikerar att lagret är utrustat med ett smörjspår och hål i den yttre ringen, vilket möjliggör eftersmörjning vid behov. Vanliga applikationer inkluderar växelväljartappar, länkkopplingar och ställdonets monteringspunkter i moderna automatiska växellådor.

PTFE komposit glidyta

Stål-på-PTFE-gränssnitt ger låg friktion och underhållsfri drift med utmärkt slitstyrka under oscillerande belastningar.

Feljusteringsersättning

Den sfäriska inre ringen rymmer vinkelförskjutning upp till 6 grader, vilket minskar belastningen på transmissionskomponenter och länkar.

Eftersmörjningsförmåga

LO-beteckningen inkluderar smörjspår och hål i ytterringen för valfri eftersmörjning i krävande applikationer.

Brett temperaturområde

Fungerar från -40°C till 150°C, kompatibel med automatisk transmissionsvätska (ATF) och extrema termiska cykler.

Tekniska specifikationer

Håldiameter 10 mm - 50 mm

Ytterdiameter 20 mm - 75 mm

Breddområde 8 mm - 28 mm

Glidyta Stål-på-PTFE-komposit

Felinställningsvinkel Upp till 6 grader

Dynamisk belastningsgrad 12kN - 80kN

Statisk belastning 25kN - 160kN

Temperaturområde -40°C till 150°C

Smörjfunktion LO (spårhål i ytterringen)

Material GCr15 / SAE 52100 med PTFE-beläggning

Applikationsscenarier

Växlingsväljaren svänger

Pivotpunkter för växelväxlingslänkar i ventilhus för automatisk transmission och växlingsmekanismer.

Ställdonets monteringspunkter

Stödpunkter för hydrauliska och elektriska ställdon som styr koppling och växelkoppling.

Länkfogar

Anslutningspunkter mellan transmissionskomponenter som kräver begränsad vinkelrörelse.

Pump och ventiler

Stöd för hydrauliska pumptappar och ventiltågskomponenter i automatiska transmissioner.

Tekniska förfrågningar

Vad betyder LO-beteckningen i GE...LO-lager?

LO indikerar att lagret är utrustat med ett smörjspår och smörjhål i den yttre ringen. Detta möjliggör eftersmörjning under serviceintervaller om applikationen kräver förlängda underhållscykler eller om lagret utsätts för höga föroreningsnivåer.

Vad är den typiska livslängden för GE...LO-lager?

Under normala driftsförhållanden med korrekt inriktning och belastning ger GE...LO-lager en livslängd som överstiger 500 000 oscillationscykler. PTFE-kompositglidytan ger utmärkt slitstyrka och bibehåller låg friktion under lagrets livslängd.

Kan GE...LO-lager fungera utan eftersmörjning?

Ja, PTFE-kompositglidytan ger en inneboende smörjning, vilket gör lagret underhållsfritt för de flesta applikationer. LO-funktionen är en valfri funktion för svåra driftsförhållanden, inte ett krav för normal service.

Vad är den maximala felinställningsvinkeln för GE...LO-lager?

GE...LO-lager kan ta emot vinkelfel upp till 6 grader mellan axeln och huset. Att överskrida denna gräns kan orsaka kantbelastning och minska lagerprestanda och livslängd.

Axelhårdhet

Rekommenderad axelhårdhet är 58-62 HRC med ytråhet Ra ≤ 0,4 µm för optimal PTFE-kompositprestanda.

Hushålstolerans

Rekommenderad hustolerans är H7 för standardapplikationer. Se till att hålet är fritt från grader och vassa kanter.

Smörjkompatibilitet

PTFE-komposit är kompatibel med de flesta automatväxellådor. Undvik lösningsmedel och aggressiva kemikalier som kan skada PTFE-skiktet.

Förvaring

Förvara i originalförpackning i en ren, torr miljö. Undvik exponering för damm och föroreningar som kan läggas in i PTFE-ytan.

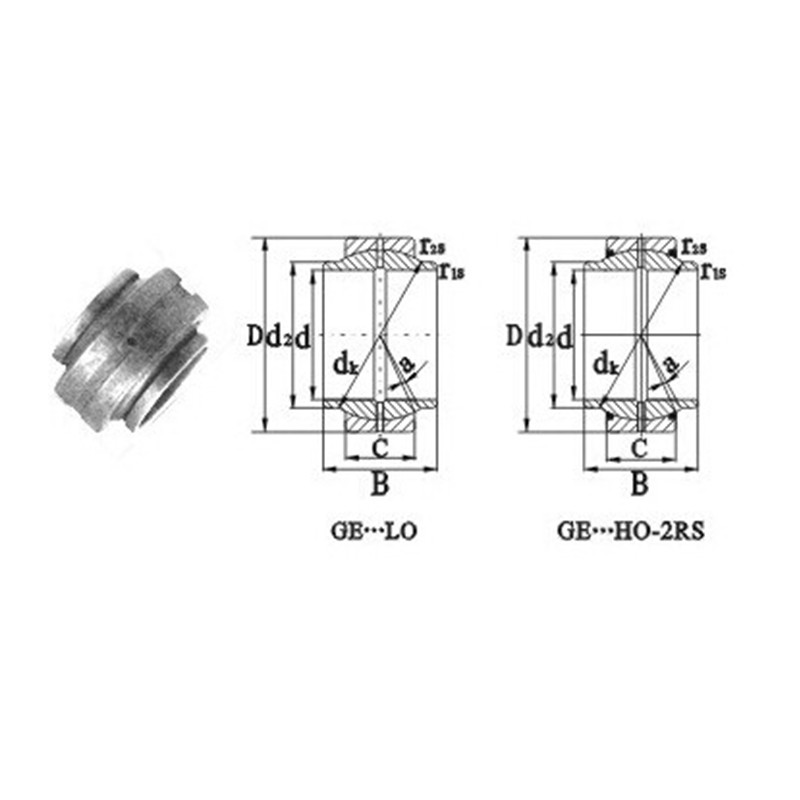

Beteckning	Mått (mm)								α· ≈	Belastningsklasser (KN)		Vikt (kg)
Beteckning	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Vikt (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
