23200-serien sfäriska rullager

23200-seriens sfäriska rullager upptar radiella belastningar och dubbelriktade axiella belastningar genom sin dubbelradiga symmetriska rullkonfiguration. Den yttre ringen har en sfärisk löpbana som möjliggör självinställning, vilket kompenserar för vinkelfel mellan axeln och huset. Denna serie har en optimerad rullgeometri med en bearbetad mässings- eller stålbur som bibehåller rullavstånd under varierande belastningsförhållanden. Lagret arbetar inom ett temperaturområde på -30°C till 150°C för standardstålhållare. Varje enhet har en logaritmisk profil på rullar och löpbanor för att minska kantspänningar. Den interna spelningsgruppen CN är standard, med C3 och C4 tillgängliga enligt specifikation. Lastklassificeringar följer ISO 281 beräkningsmetoder.

Kärnfördelar

Feljusteringskompensation upp till 2 grader under statiska förhållanden eller 1,5 grader under dynamisk drift
Dubbelradigt rullarrangemang fördelar radiella belastningar över två kontaktlinjer
Utbytbara dimensionella parametrar enligt ISO 15:2017 standard
Genomhärdat lagerstål med 58-62 HRC ythårdhet
Avtagbar innerring för montering på cylindriska eller avsmalnande adapterhylsor

Produktegenskaper

Borrdiameterintervall	40 mm till 200 mm
Yttre diameterintervall	80 mm till 420 mm
Breddområde	23 mm till 138 mm
Dynamisk belastningsklass (C)	98 kN till 1680 kN
Statisk belastning (C0)	127 kN till 2360 kN
Begränsande hastighet (fett)	2000 rpm till 5000 rpm
Begränsande hastighet (olja)	2600 rpm till 6700 rpm
Alternativ för burmaterial	Mässing, stål, polyamid
Interna clearance-klasser	CN, C3, C4

Applikationsscenarier

Vibrerande skärmar och excentriska drivningar i aggregatbearbetning
Industriella växellådor med krav på axelavböjning
Vindkraftverkens huvudaxlar och gir/stigningsmekanismer
Papperstillverkningsrullar och torkcylindrar
Gruvtransportörer med långa axelspännvidder
Utrustning för stränggjutning av stålverk

Vanliga frågor

Vilken smörjmetod gäller för 23200-serien?

Fettsmörjning med NLGI grad 2 eller 3 litiumkomplex tvål är standard för hastigheter under 70 % av begränsande hastighet. Oljecirkulation eller oljebadssmörjning gäller när driftstemperaturer överstiger 100°C eller varvtal närmar sig gränsvärdet.

Hur väljer man rätt inre frigång?

CN-frigång passar normala driftstemperaturer mellan 20°C och 80°C med stålaxlar. C3-spel gäller när temperaturskillnaden mellan innerringen och huset överstiger 15°C eller när interferenspassningen överstiger 0,05 % av axeldiametern.

Vad tyder på att lagret är nödvändigt?

Ökning av driftvibrationsamplituden som överstiger ISO 10816-3-tröskelvärdena, ökning av lagerhustemperaturen över 95°C under konstant belastning, eller hörbar metallisk slipning under rotation.

Försiktighetsåtgärder vid installation

Monteringsmetod

Använd induktionsvärmare för att expandera den inre ringen jämnt. Maximal uppvärmningstemperatur begränsad till 110°C för standardlagerstål. Överskrid inte 120°C för att undvika härdningseffekter på hårdheten.

Rekommendation för skaftpassning

För roterande axelapplikationer, använd interferenspassning med f6 eller m6 tolerans. För stationära axelapplikationer, använd h6 eller h7 övergångspassning. Hushålstolerans rekommenderas som H7 för delade hus eller P6 för solida hus.

Smörjintervall

Eftersmörj var 1000:e drifttimme eller tremånadersperiod under normala förhållanden. För omgivningstemperaturer över 70°C, minska eftersmörjningsintervallet till 500 timmar.

Lagringsförhållanden

Förvaras i originalförpackning med intakt korrosionsinhibitor. Luftfuktighet under 65 % RH, temperaturområde 0°C till 40°C. Undvik att stapla fler än tre pallar.

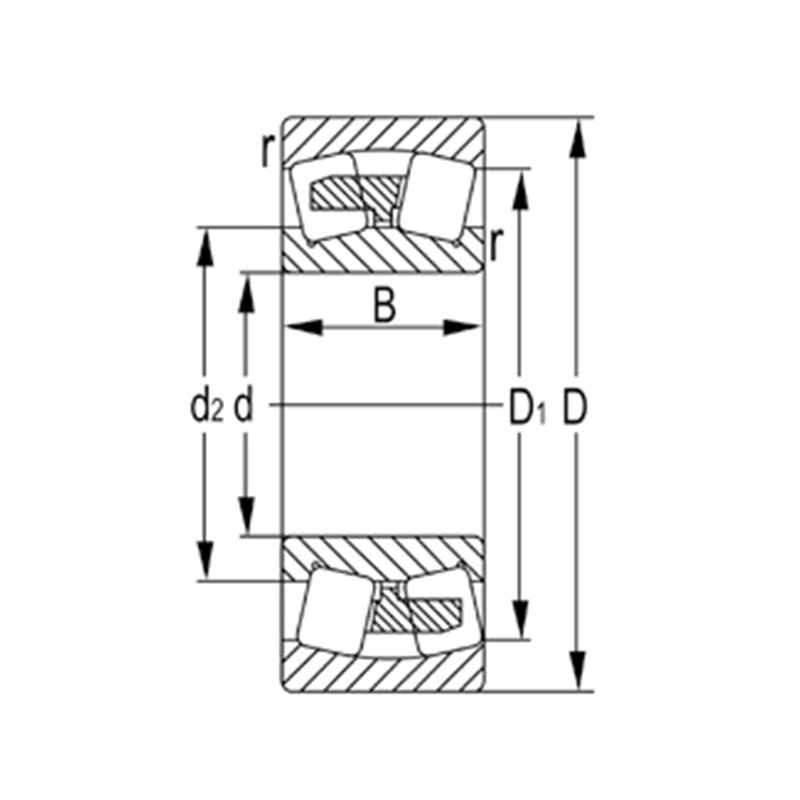

Beteckning	Huvudmått (mm)				Basic Load Ratings (KN)		Begränsad hastighet (rpm)		Vikt
Beteckning	d	D	B	rs min	Dynamisk (Cr)	Statisk (Cor)	Fett	Olja	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
