LM Series Standard linjärt skjutlager är en högpresterande linjär rörelsekomponent som används i olika mekanisk och automatiseringsutrustning. Denna serie lager är gjord av högkvalitativt stål och har utmärkt slitstyrka och korrosionsbeständighet och tål höga belastningar och hastigheter. Dess strukturella konstruktion gör installationen enkel och är kompatibel med olika styrskena för att säkerställa jämnhet och noggrannhet i linjär rörelse. De inre och yttre ringarna i LM-serielager är precisionsbearbetade och matchade med högkvalitativa bollar för att minska friktionen och förbättra driftseffektiviteten. Dessutom har denna serie lager god temperaturanpassningsförmåga och antiföroreningsfunktioner och är lämpliga för att arbeta i hårda miljöer. De är idealiska val för industriell automatisering, robotar, CNC -maskinverktyg och andra fält. Genom rimligt underhåll och underhåll kan livslängden för LM -serielager utvidgas avsevärt, vilket säkerställer den stabila driften av utrustningen.
De LM -serie Automatisk växellåda linjära kullager är konstruerad för smidig, exakt linjär rörelse i krävande industriella tillämpningar. Som en kritisk komponent i automatiserade system levererar våra linjära lager exceptionella prestanda med minimal friktion.
| Parameter | Specifikation |
|---|---|
| Material | Kromlager med hög kolhydrande |
| Belastningskapacitet | Dynamik: 1,96kn, statisk: 3,92kn |
| Driftstemperatur | -20 ° C till 120 ° C |
| Precisionskvalitet | P0, P6, P5 tillgängligt |
| Standardstorlek | Lm6uu till lm50uu |
| Tätningstyp | Dubbelskärda eller gummitätade alternativ |
Vår LM -serie linjära kullager används allmänt i:
Jämfört med konventionella linjära lager, LM Series Automatisk transmissionsstandard Erbjudanden:
De LM -serie Linjära rörelselager är kompatibla med standardaxel och kan ersätta de flesta Line -lagerenheter i OEM. Våra lager har:
Finns i standardstorlekar från LM6UU till LM50UU. Anpassade konfigurationer tillgängliga för specialiserade applikationer i automatisk växellåda och industriell automatisering.
Produktparametrar

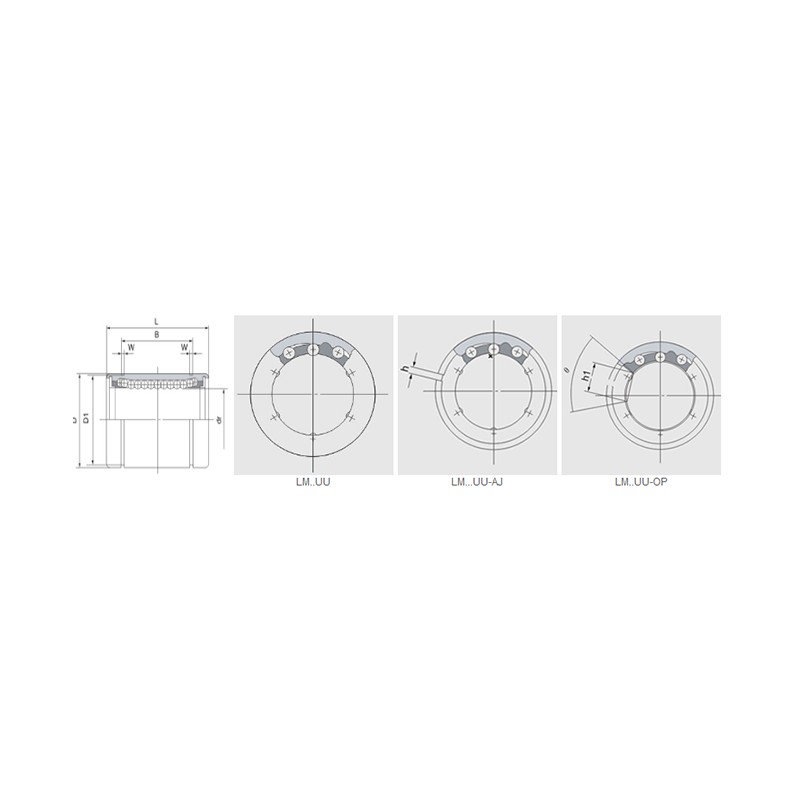

| Hartshållare | Nominell axeldiameter | dr | Stora dimensioner och tolerans | Excentricitet | Radial clearance (max) | Grundbelastning (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm ... uu | Kula | Vikt (kg) | LM ... UU-AJ | Kula | Vikt | LM ... uu-op | Kula | Vikt (kg) | mm | mm | Tolerans | Tolerans | D mm | Tolerans (μm) | L mm | Tolerans (μm) | B mm | Tolerans (μm) | W (mm) | D1 (mm) | h (mm) | H1 (mm) | θ | Precision | Hög | Dynamisk | Statisk | |
| Lm3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| Lm4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | Lm8suu-aj | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | Lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| Lm10uu | 4 | 29.5 | LM10UU-AJ | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| Lm12uu | 4 | 31.5 | LM12UU-AJ | 4 | 31 | Lm12uu-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm13uu | 4 | 43 | LM13UU-AJ | 4 | 42 | Lm13uu-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm16uu | 5 | 69 | LM16UU-AJ | 5 | 68 | Lm16uu-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| Lm20uu | 5 | 87 | Lm20uu-aj | 5 | 85 | Lm20uu-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| Lm25uu | 6 | 220 | LM25UU-AJ | 6 | 216 | Lm25uu-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| Lm30uu | 6 | 250 | Lm30uu-aj | 6 | 245 | Lm30uu-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| Lm35uu | 6 | 390 | LM35UU-AJ | 6 | 384 | Lm35uu-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| Lm40uu | 6 | 585 | LM40UU-AJ | 6 | 579 | Lm40uu-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| Lm50uu | 6 | 1580 | LM50UU-AJ | 6 | 1560 | Lm50uu-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| Lm60uu | 6 | 1860 | LM60UU-AJ | 6 | 1820 | Lm60uu-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| Lm80uu | 6 | 4420 | LM80UU-AJ | 6 | 4300 | Lm80uu-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| Lm100uu | 6 | 8600 | LM100UU-AJ | 6 | 8540 | Lm100uu-op | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| Lm120uu | 8 | 15000 | LM120UU-AJ | 8 | 14900 | Lm120uu-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-op | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
