31300-serien

Den 31300-serien koniskt rullager är ett separerbart högprecisionslager designat för att hantera samtidiga radiella och axiella belastningar. Denna serie har en brantare kontaktvinkel jämfört med koniska standardlager, speciellt konstruerade för att ge förbättrad axiell lastbärande kapacitet. Monteringen består av fyra inbördes beroende komponenter: den inre ringen (konen), den yttre ringen (koppen), avsmalnande rullar och en bur av fönstertyp. Den inre geometrin är matematiskt optimerad så att de koniska ytorna på rullarna och löpbanorna möts vid en gemensam spets på lageraxeln, vilket säkerställer verklig rullande rörelse och låg friktion under höghastighetsdrift.

Skicka förfrågan

31300-SERIEN · KONISK RULL · BRANT VINKEL

Hög dragkraft

31300-serien koniska rullager

axiell dragkraft förstärkt kopp/kon separerbar logaritmisk rullprofil

Förbättrad axiell dragkraftskapacitet

Den ökade brantheten hos 31300-seriens vinkel gör att lagret kan stödja betydande axialbelastningar i en riktning samtidigt som radiell stabilitet bibehålls.

Separerbar komponentdesign

Skål- och konaggregaten är oberoende, vilket underlättar förenklade monterings-, demonterings- och underhållsinspektionsprotokoll i industrihus.

Lastfördelningsnoggrannhet

Den logaritmiska rullprofilen minskar kantspänningar vid kontaktpunkterna för rullar/racebanan, vilket förlänger livslängden under tunga förhållanden.

Låg driftsfriktion

Precisionsslipade löpbanor och optimerad ytfinish minimerar värmeutveckling och nedbrytning av smörjmedel under kontinuerlig rotation.

Tekniska parametrar

Borrdiameterintervall 30 mm - 150 mm

Yttre diameterintervall 65 mm - 225 mm

Breddområde 18 mm - 45 mm

Kontaktvinkel Design i brant vinkel

Dynamisk belastningsgrad 42kN - 280kN

Precisionsklass P0 / P6 / P5

Material & bur

Material GCr15 / SAE 52100

Burtyp Pressat stål / bearbetad mässing

Värmestabilisering Upp till 150°C kontinuerligt

Internt godkännande C0 / C3 / C4

Logaritmisk profil Rulländar optimerade

Primära applikationsfält

Drivlinor för fordon

Integrerad i differentialenheter, kuggaxlar och transmissionssystem som kräver styvt axiellt stöd.

Tungt maskineri

Används i entreprenadmaskiner, jordbruksmaskiner och gruvtransportörer för att hantera kombinerade lastpåkänningar.

Industriella växellådor

Används i reduktionsväxlar där högt vridmoment och axiell dragkraft förekommer vid kraftöverföring.

Verktygsmaskiner spindlar

Ger rotationsnoggrannhet och styvhet i industriell bearbetningsutrustning.

Installations- och underhållsprotokoll

Justering av spelrum Under installationen måste det axiella spelet eller förspänningen ställas in korrekt. Felaktig justering kan leda till för tidig trötthet eller för höga driftstemperaturer.

Smörjkompatibilitet Se till att smörjmedlet (fett eller olja) är kompatibelt med driftstemperaturen och hastigheten. Mineralbaserade eller syntetiska smörjmedel måste nå alla kontaktytor före start.

Förvaringsvillkor Lager bör förvaras i en torr, vibrationsfri miljö i sin ursprungliga fuktsäkra förpackning. Den omgivande temperaturen bör förbli stabil för att förhindra kondensation och efterföljande oxidation.

Förebyggande av kontaminering Upprätthåll en ren monteringsmiljö. Fasta partiklar som kommer in i löpbanorna kan orsaka fördjupningar, vilket leder till ytspjälkning och lagerfel.

Hanterings- och säkerhetsindikatorer

Undvik direkt påverkan på lagerringarna under installationen; använd specialiserade induktionsvärmare eller pressverktyg för montering. Övervaka regelbundet vibrationssignaturer och termisk uteffekt under den första inkörningsperioden för att verifiera integriteten hos sätet och inriktningen. Korrosionsskyddande oljor som applicerats på fabriken bör inte avlägsnas om inte det specifika smörjsystemet kräver en specialiserad basolja.

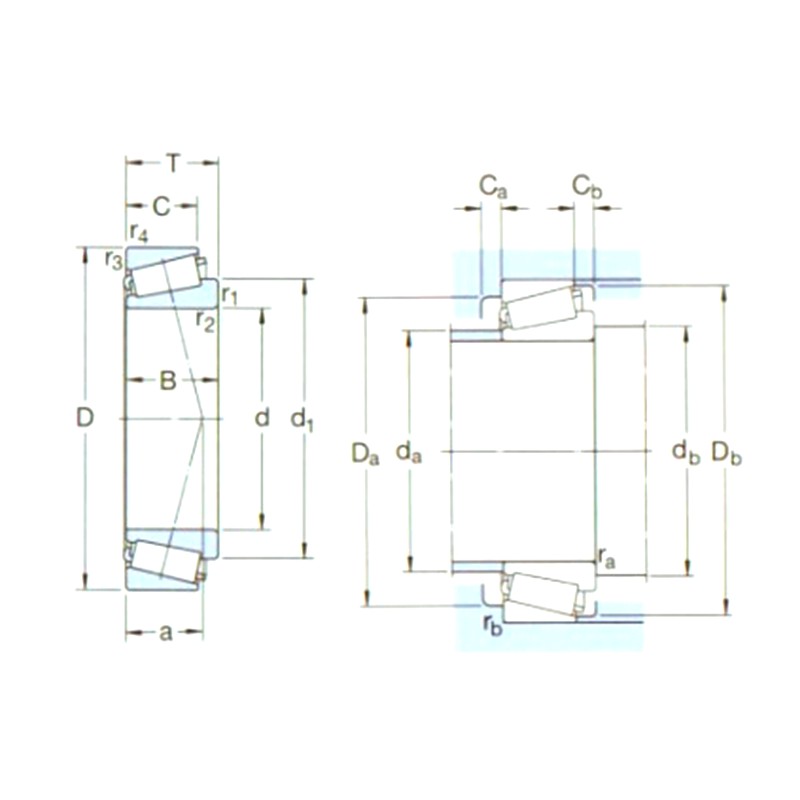

Beteckning	Huvudmått（mm）			Grundläggande belastningsklasser (KN)		Pu	Hastighetsklasser (rpm)		Vikt (Kg)	ISO335	Mått （mm）							Distans- och kälmått （mm）									Värde
Beteckning	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Hastighetsbetyg	Begränsande hastighet	Vikt (Kg)	Dimensioner (ABMA)	d	d1～	B	C	r1,2(min)	r3,4(min)	a	da(max)	db(min)	Da(min)	Da(max)	Db(min)	Ca(min)	Cb(min)	ra(max)	rb(max)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
