Serier avsmalnande rullager med flänsade ytterringar är mycket effektiva rullager som är utformade för att motstå axiella och radiella belastningar. Dess yttre ring är utrustad med en fläns, som effektivt kan fixeras och placeras, vilket förbättrar lagringens stabilitet i höga belastningar och hårda arbetsmiljöer. Den avsmalnande rullstrukturen gör att den kan motstå stora radiella belastningar såväl som axiella belastningar. Det är lämpligt för tunga maskiner, bilar, luftfart och andra fält. Kontaktvinkelkonstruktionen för detta lager ökar lastkapaciteten och livslängden samtidigt som friktion och värmeproduktion minskar. Med korrekt smörjning och underhåll kan avsmalnande rullager med fläns på den yttre ringen ge smidig driftsprestanda och tillförlitlig arbetseffektivitet och är en oumbärlig nyckelkomponent i modern mekanisk utrustning.
Produktparametrar

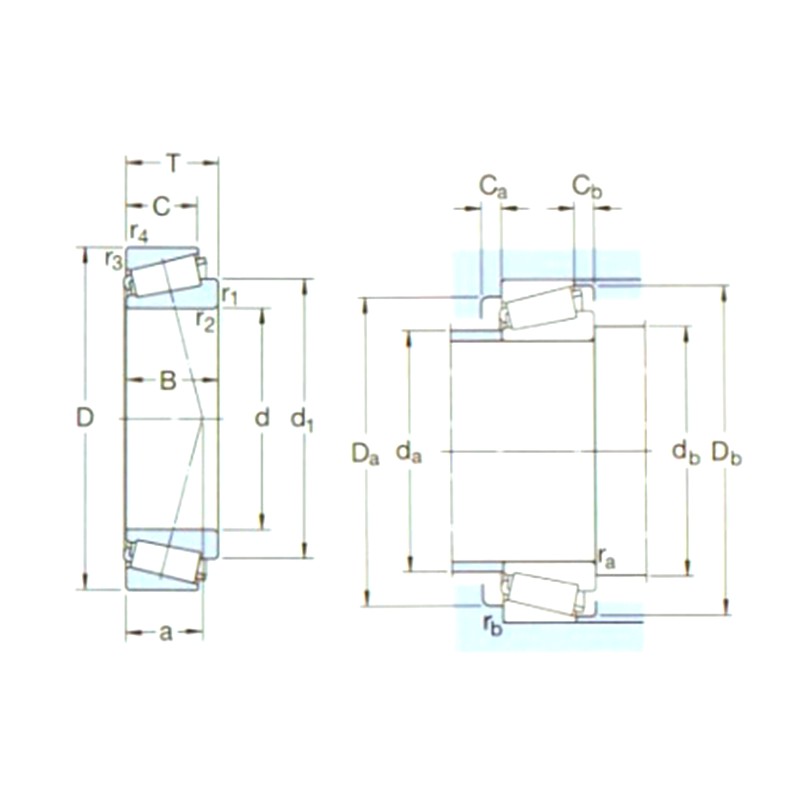

| Beteckning | Huvuddimensioner （mm） | Grundläggennde belastningsbetyg （KN） | Pu | Hastighetsbetyg （RPM） | Vikt (kg) | Dimensioner （mm） | Abutment och filédimensioner （mm） | Värde | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | D | B | dyc (cr) | STC (COR) | Hastighetsbetyg | Begränsningshastighet | d | d1 ～ | D1 | B | C | C1 | R1,2 (min) | R3,4 (min) | a | da (max) | db (min) | RA (max) | e | Y | Yo | |||
| 32008XR/QVA621 | 40 | 68 | 19 | 60 | 71 | 7,65 | 7500 | 9500 | 0,27 | 40 | 54,2 | 72 | 19 | 14,5 | 3,5 | 1 | 1 | 15 | 46 | 46 | 1 | 0,37 | 1,6 | 0,9 |
| 30208RJ2/Q | 40 | 80 | 19,75 | 71 | 68 | 7,65 | 7000 | 8500 | 0,42 | 40 | 57,5 | 85 | 18 | 16 | 4 | 1,5 | 1,5 | 16 | 49 | 47 | 1 | 0,37 | 1,6 | 0,9 |
| 33209R/Q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,85 | 45 | 65,2 | 90 | 32 | 25 | 5 | 1,5 | 1,5 | 22 | 52 | 52 | 1 | 0,4 | 1,5 | 0,8 |
| 32309BRJ2/QCL7C | 45 | 100 | 38,25 | 156 | 176 | 20 | 5000 | 6700 | 1,50 | 45 | 74,8 | 106 | 36 | 30 | 7 | 2 | 1,5 | 30 | 55 | 54 | 1,5 | 0,54 | 1,1 | 0,6 |
| 32311BRJ2/QCL7C | 55 | 120 | 45,5 | 216 | 260 | 30 | 4300 | 5600 | 2,50 | 55 | 90,5 | 127 | 43 | 35 | 8 | 2,5 | 2 | 36 | 67 | 65 | 2 | 0,54 | 1,1 | 0,6 |
| 33113R/Q | 65 | 110 | 34 | 142 | 208 | 24 | 4300 | 5600 | 1,30 | 65 | 87,9 | 116 | 34 | 26,5 | 5,5 | 1,5 | 1,5 | 26 | 74 | 72 | 1 | 0,4 | 1,5 | 0,8 |
| 30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27,5 | 3600 | 4800 | 2,40 | 65 | 98,3 | 147 | 33 | 28 | 6 | 3 | 2,5 | 28 | 84 | 77 | 2 | 0,35 | 1,7 | 0,9 |
| 30313RJ2 | 65 | 140 | 36 | 194 | 228 | 27,5 | 3600 | 4800 | 2,40 | 65 | 98,3 | 147 | 33 | 28 | 6 | 3 | 2,5 | 28 | 84 | 77 | 2 | 0,35 | 1,7 | 0,9 |
