LV Series Guide -rullager är ett slags lager som är speciellt som används i linjära styrsystem och används ofta i industriell automatiseringsutrustning och precisionsmaskiner. De har en V-formad yttre kontur som exakt matchar den V-formade styrskenan och därmed ger en stabil rullande effekt. Denna design ökar inte bara kontaktområdet mellan styrskenan och rullen, utan förbättrar också belastningskapaciteten och slitmotståndet för lagret, vilket gör det lämpligt för hög hastighet och tunga belastningsförhållanden. LV-serielager används allmänt i textilmaskiner, robotutrustning, förpackningsmaskiner och andra fält, särskilt i situationer där högprecisionspositionering och låg friktion krävs.
Produktparametrar

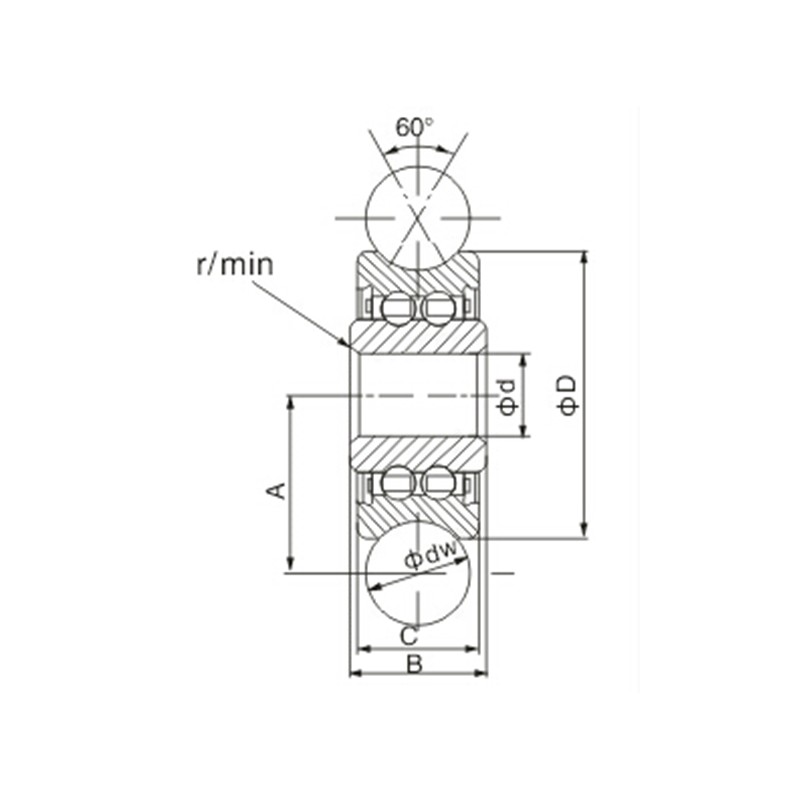

| Hjultyp | Vikt | Dimensioner (mm) | Load (KN) | |||||||||
| (Kg) | dj | d | D | b | C | En | a | rs | Cw | Ko | ||
| LV 20/7 ZZ | 17 | 10 | 7 | 22 | 11 | 11 | 14.5 | 120 | 0.3 | 3.78 | 2.05 | |
| LV 20/8 ZZ | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120 | 0.3 | 5.13 | 2.67 | |
| LV 202-38 ZZ | 87 | 10 | 15 | 38 | 17 | 17 | 22.3 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 202-40 ZZ | 110 | 10 | 15 | 40 | 18 | 18 | 22 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 201 ZZ | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120 | 0.3 | 8.47 | 5.37 | |
| LV 201-14.2RS | 107 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100 | 0.5 | 8.9 | 5 | |
| LV 202-41 ZZ | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 203 ZZ | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120 | 0.5 | 14.66 | 9.1 | |
| LV 204-57 ZZ | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120 | 0.6 | 14.66 | 9.1 | |
